正反极接反了会怎么样?这四种防反接电路有什么联系吗?
时间:2024-04-16
浏览次数:9999
返回上级页面

防反接电路用于防止电子元器件因正负极接反而烧毁。常见的防反接电路有四种:二极管串联、整流桥、NMOS和PMOS。二极管串联利用二极管的单向导电性,整流桥则能正反接都导通但会消耗电能。NMOS和PMOS的防反接电路设计则通过控制电流路径来实现正负极的保护。

摘要由作者通过智能技术生成

有用

正反极接反了会怎么样?这四种防反接电路有什么联系吗?

正反极一旦接反,就会导致许多电子元器件烧毁。

这时我们会利用防反接电路来防止正负极接反,那它是怎么保护的呢?

常见的防反接电路有四种:二极管串联、整流桥、NMOS、PMOS

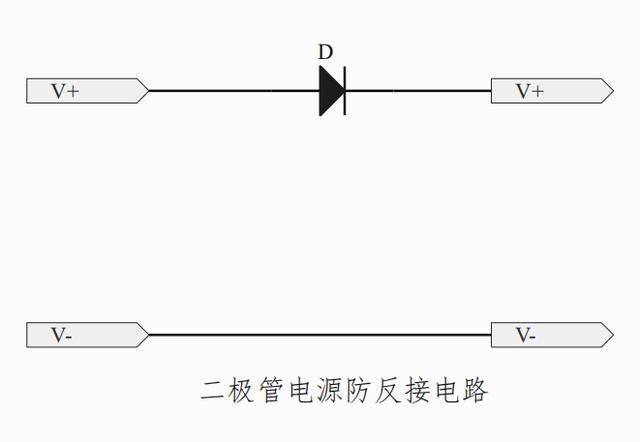

二极管串联:利用二极管的单向导电性(正向导通,反向截止),在正电源输出端串联一个二极管进行正常导通,如果电源接反,由于无法形成回路,它就会截止。


问题来了,有没有一种电路可以正反接都能导通?

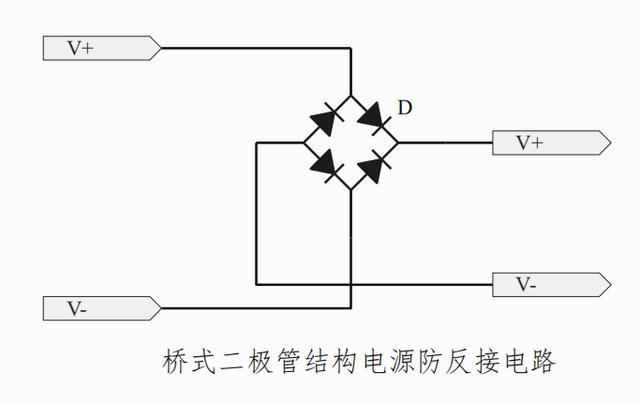

当然,那就是整流桥电路。


整流桥不论是正接还是反接,它的输出始终都是固定的,电路都能保持正常工作。

不过,不管是一个二极管还是多个,它都会产生管压降,并且消耗电能。

这时候就可以运用MOS管的防反接电路设计了。

NMOS和PMOS的防反接电路设计

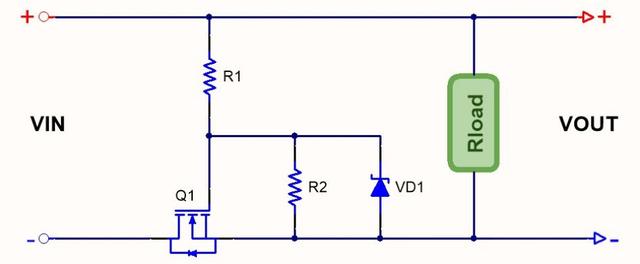

当输入为上正下负时,电流经过R1、R2以及mos管的寄生二极管到地,R1和R2分压后,GS电压大于MOS管的导通电压Vgs,随后mos管导通。

当极性接反时,也就是上负下正,电流路径会被MOS管的寄生二极管给反向截止,GS由于没有了电压而截止,电路回路被切断。

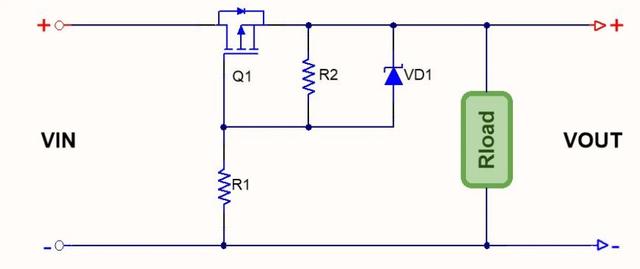

PMOS的防反接原理与NMOS是一样的,只不过位置不同,PMOS一般我们会把它放在上方。
