MOS管开关电路中，上拉电阻和下拉电阻有什么区别？

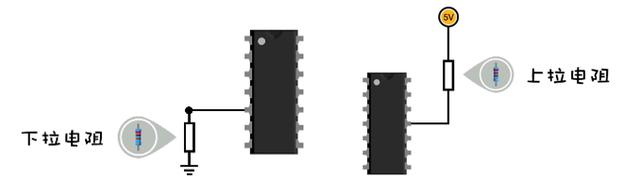

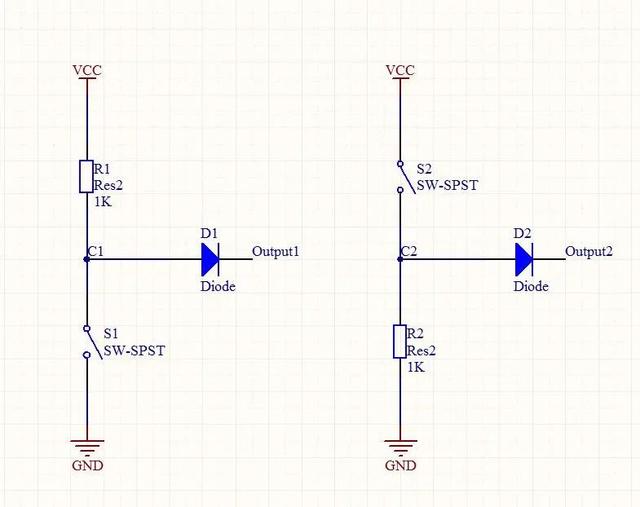

上拉电阻和下拉电阻，本质上来讲都是电阻在作用，之所以称为上拉和下拉，只是它们的使用的场景不同。

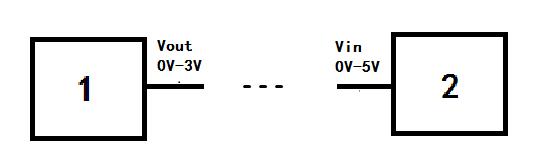

比如说，在实际电路中我们会经常遇到器件输出电压幅度不足的情况，如果前级只能输出0V-3V的电平，而后级系统需要一个0V-5V的高电平或者低电平，就可以利用上拉电阻，强制拉高前级的输出电压，但是这种方式只能够将电压拉到3V-5V之间。

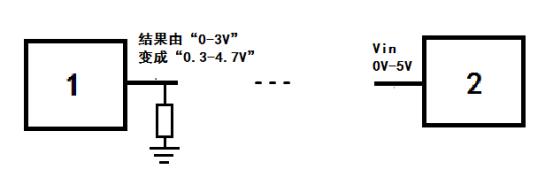

同样，当输出低电平不够低时，可以利用下拉电阻将低电平拉低，至于能够拉到多少电压，取决于电阻的阻值。

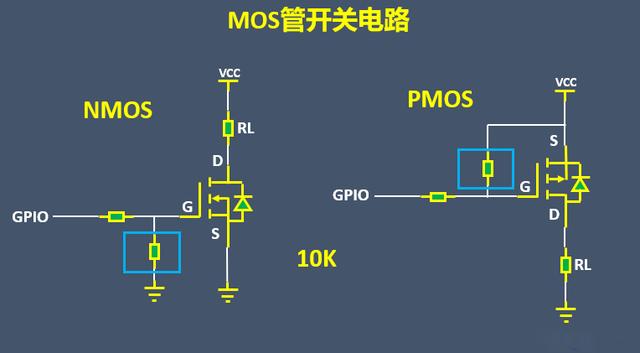

在MOS管的开关电源中，一般会在NMOS管上加一个下拉电阻，在PMOS管栅加一个上拉电阻，大概在10K左右。通常它起到这三个作用：

1. 给MOS管栅极确定电平

2. 防止静电击穿

3. 提供放电路径

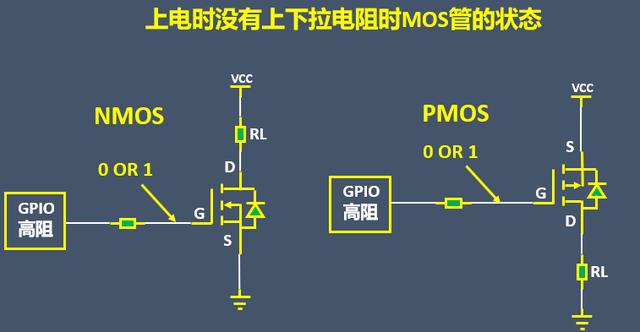

MOS管在上电的时候会有一段时间呈现高阻态，在导通的情况下这种状态是不受控制的，NMOS可能会受到高电频干扰，PMOS会受到低电频干扰，这很容易导致开关管被烧毁。

这时增加电阻能够让栅极是一个确定的电平，不再是一个高阻态。也就是说MOS管在上电时会一直保持关闭状态，直到单片机控制它的开关。

此外，在呈现高阻态时容易积累一些静电电荷，在一定程度时会在GS之间形成高电压，MOS管容易击穿并损坏，也需要电阻来进行固定电平。

提供放电路径这个我们之前讲过，原因是mos管的GS存在寄生电容，电阻在断电时为寄生电容提供一个放电路径。
