MOS管G极串联电阻如何抑制谐振？

为什么会有振荡？

前面我们已经讲过了缘由。

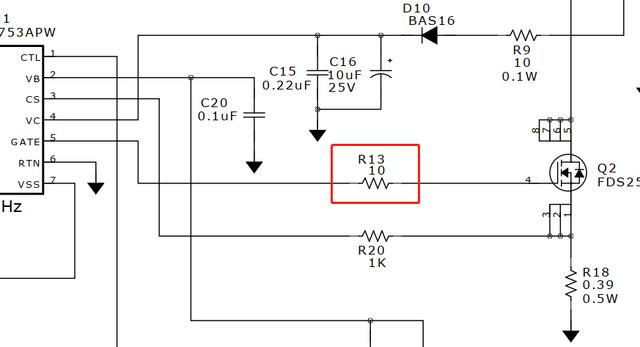

下图是一个MOS管的驱动电路，串联了10Ω电阻

从图中看似好像没有电容的存在，但是存在寄生电感：PCB要将线从驱动芯片拉到MOS管。

那电容呢？功率MOS管都有输入电容的存在，电容值还不小。

当左边驱动管发出开关信号，内阻一般不会很大，那这个内阻可以是多少呢？

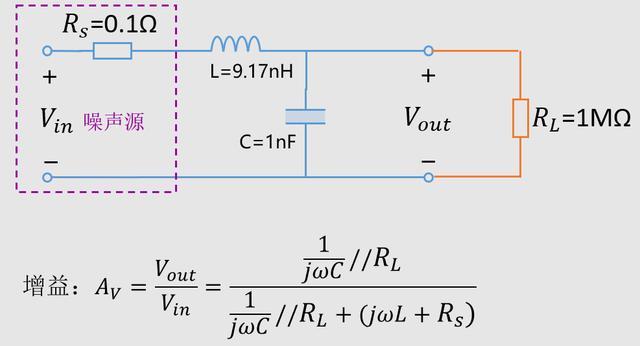

我们假设电容1nF，Rs=0.1Ω，RL=1MΩ：

我们知道了，源内阻越小，负载阻抗越大，越容易产生谐振尖峰。

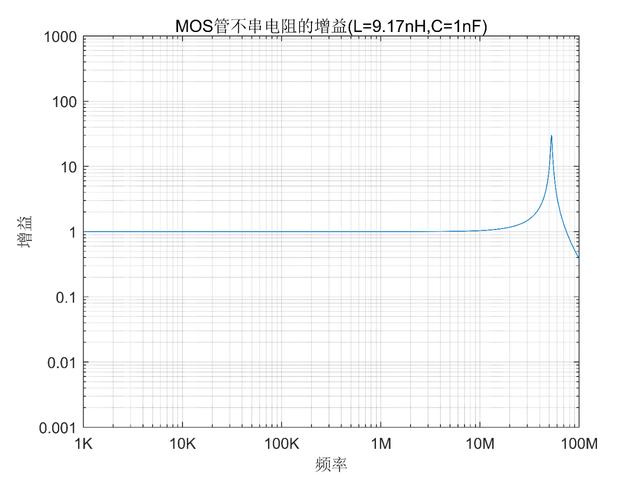

如图，谐振频率52Mhz处增益达到好几十倍，MOS管驱动信号可以看作一个阶跃信号，频率分量非常丰富。存在52Mhz附近的频率，所以会发生振荡。

我们分别串联不同阻值的电阻来看看区别，这个电阻可以等效到内阻里面。

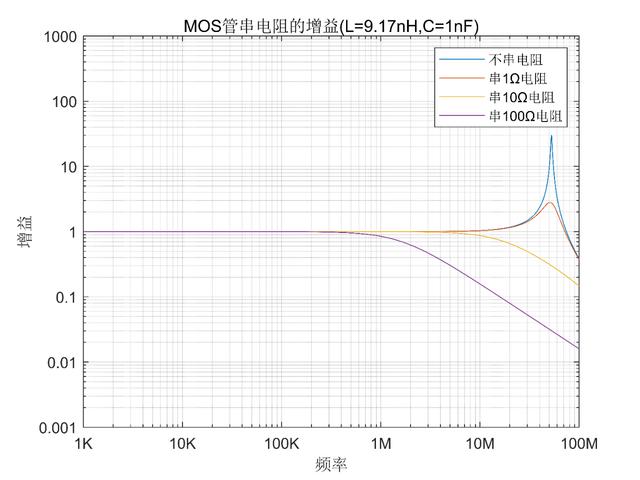

如图串联：1Ω，10Ω，100Ω电阻，相当于等效电路变成Rs=1.1Ω，Rs=10.1Ω，Rs=100.1Ω，其它参数不变。

当串联1Ω电阻：放大，最大到3倍；

当串联10Ω电阻：完全消除振荡；

当串联100Ω电阻：完全消除振荡，但截止频率变低，造成驱动信号高频分量丢失，上升沿变缓，MOS管开启时间变长。

而G极走线越长，寄生电感越大，越容易引起问题，因此电阻要选择更大些。

总结：

MOS管在接入电路时，会有引线产生的寄生电感存在，与寄生电容一起会形成振荡电路，对于开关方波波形，有很多频率存在，所以可能会与谐振频率相同或者相近，形成了串联谐振电路。

串联一个电阻：能够有效减少振荡电路的Q值，能够快速衰减振荡，避免引起电路故障。
