带不带软启动有什么区别？来看这个MOS管电源开关电路

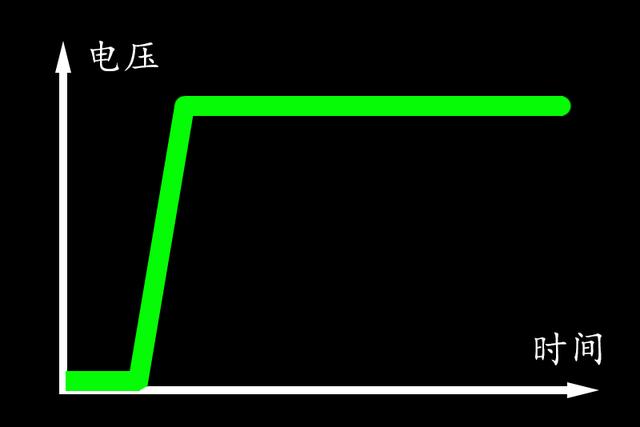

这是没有做软开启的电源电压，上升时十分陡峭。

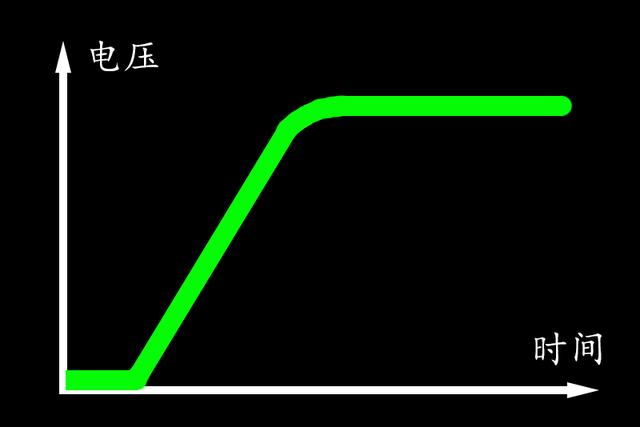

这是加入了软开启，上升沿变得平缓。

而只要增加一个电容和一个电阻，就能实现电路的软启动功能.#热点引擎计划#

当一个电源电压为5V时，负载为一个大容量电容，电源会瞬间开启，让电压瞬间上升达到5V，此时电容充电电流会非常大。如果将这个电源电压上升到2.5V，这个电流就会小很多，这个时候就需要软启动了。

软启动：让电源缓慢开启，以限制电源启动时的 浪涌电流。

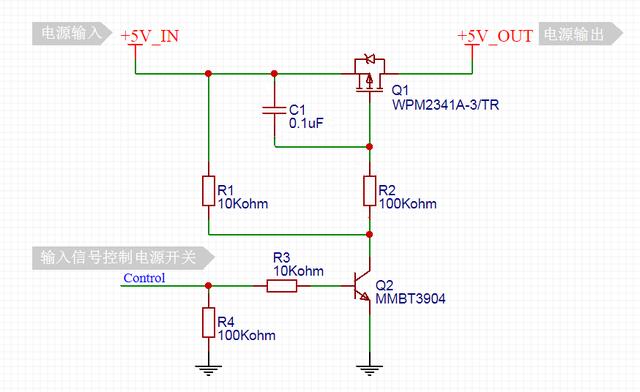

分享一个网上看到的电路，它是利用电容C1的充电时间让MOS管导通，然后实现了软开启的功能。

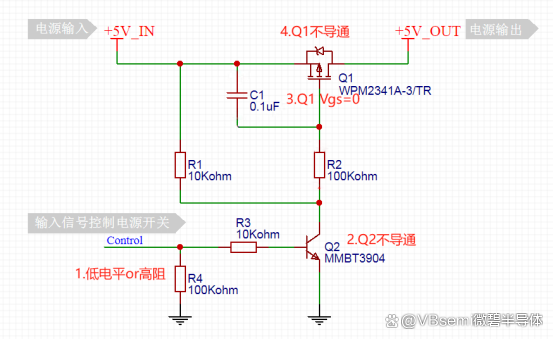

当输入信号为低电平或者高阻时，电源+5V上电，Q2基极被拉低到地，三极管关闭，随后MOS管Q1关闭。

这是因为电源+5V还不稳定，电源无法打开向后级电路输出。

此时电源+5V刚上电，MOS管的G极和S极同等电势，也就是说Vgs=0，Q1关闭。

这里的R4电阻的作用是当输入信号为高阻时，避免Q2浮空。

当电源上电完成后，GS两端都为5V，Vgs保持为0

此时将输入信号设为高电平，大概3.3V，Q2的基极为0.7V，电流为0.26mA：

(3.3V - 0.7V) / 基极电阻R3 = 0.26mA

当Q2饱和导通，Vce≈0；

电容C1通过电阻R2充电，C1与G极相连端的电压由原本的5V缓慢下降为0V，Vgs电压逐渐增大；Q1MOS管缓慢打开，最后完全打开，Vgs=-5V，实现软开启。

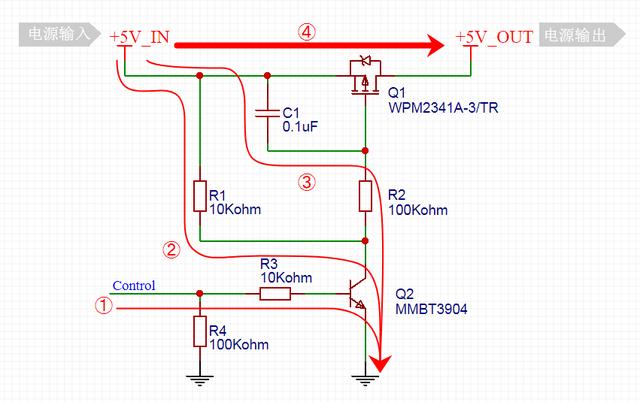

这是MOS管打开时的电流流向：

当电容容量越大，电压越高，时间越短，电流就会越大，浪涌电流就会形成。

而这个电路利用电容C1的充电时间实现了MOS管Q1 的导通，实现了软开启的功能。

不过大电容只是形成浪涌电流的原因之一，其他负载也会引起浪涌电流。
