为什么MOS管的栅极要串接电阻?第二个问题太好了!
时间:2024-03-20
浏览次数:9999
返回上级页面

在开关电路、驱动电路中,MOS管的栅极经常会串联一个电阻,说实话很多伙伴并不喜欢,因为会影响效率,但是不加又很容易振荡,简直又爱又恨。那这个电阻到底有什么用?


第一是限制驱动电流,防止驱动电流过大,避免驱动芯片会因为驱动能力不足损坏。

上期我们说过MOS管的开启,是对各个电容进行充电,在充电的瞬间电容相当于短路,并且电流 非常大,驱动芯片无法承接这么大的电流,所以这个电阻就起到了一个限流与保护作用。

但电阻阻值不能太大, 太大的话MOS管的导通时间和关断时间会变长,这样开关损耗就会增加了。

第二个就是开头讲的它可以消除MOS管栅极的振荡信号。

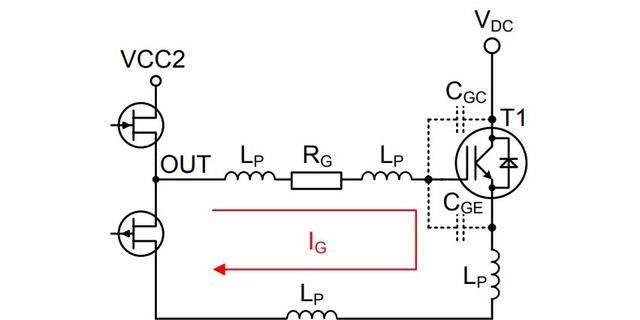

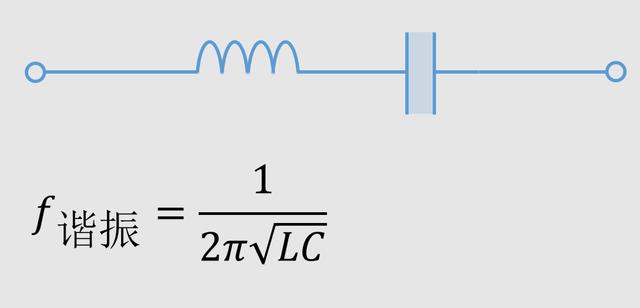

驱动芯片到MOS管的走线存在寄生电感,并且MOS管的内部电机引线也会有电感,此外MOS管的极间是存在寄生电容的,因此MOS管的开关电路就等效于一个LC低通滤波电路。

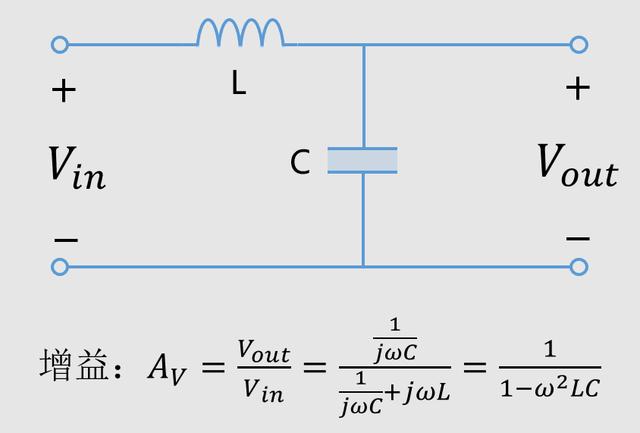

其输出与输入的比值,就是增益。

当增益大于1时,噪声就被放大了。

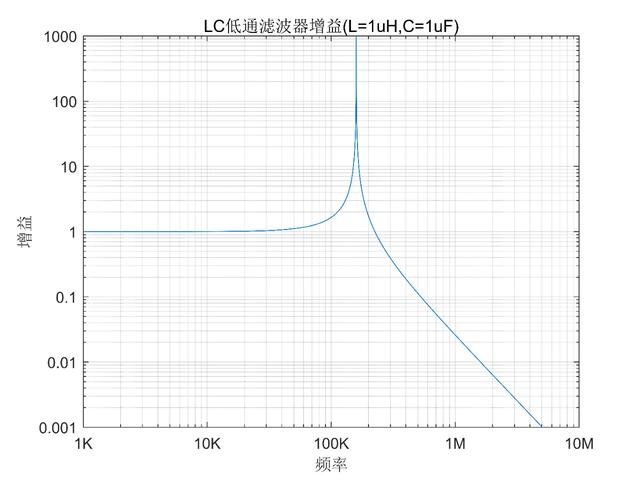

它的谐振频率点附近会产生较高的增益,如果没有一个电阻引入,增益就会等于无穷大。

而驱动信号又是频率分量非常丰富的阶跃信号,必定有谐振频率点附近的信号,因此容易产生谐振,继而产生振荡。

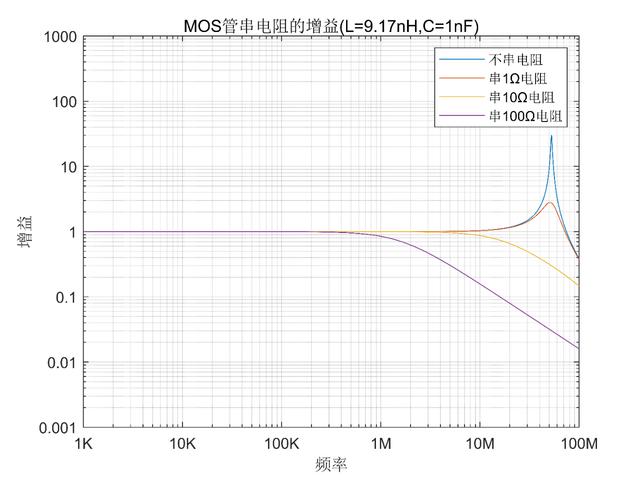

电阻的存在就是用来提供一个阻尼,吸收这样的振荡信号,串接电阻的阻值增大,谐振频率点增益就会减小。一般阻值在10Ω左右即可,公式Rg>2(L/Cgs)^0.5。


那么,电阻的位置应该是在驱动端还是MOS管端呢?

在一些小功率MOS管电路,驱动端还是MOS管端其实都可以。但是对于大功率的MOS管开关电路,由于关断时MOS管容易受到串扰,可能会产生误操作,因此一般放在MOS管端。

这里简单说下:

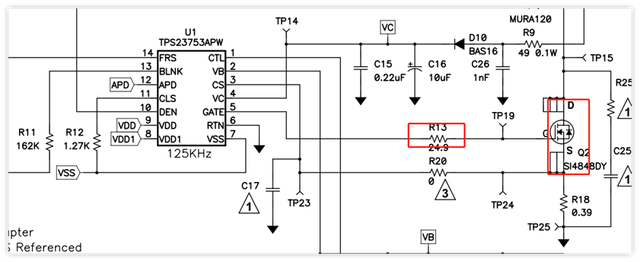

很多时候我们见到的开关电源与驱动电路,大部分栅极串联电阻是放在MOS管端的。

这时候我们需要考虑到阻抗匹配,需要将信号看作高速信号。

高速信号:信号的上升沿小于6倍的传输延时。


不过一般情况下,栅极走线长度不会超过10cm,驱动电路的上升时间不会很小,因此不需要考虑成高速信号,也就不必放置到靠近源端IC。

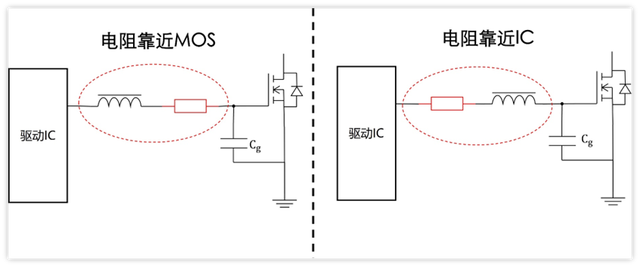

那么放置靠近MOS管有什么好处?

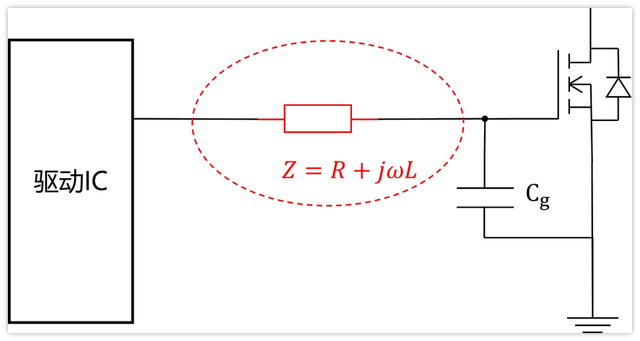

上图的设置,对MOS管栅极而言,收取的信号并没有太大区别。

这是因为电感和电阻始终串联,如果将其看成一个整体,阻抗就是R+jwL,这对电路而言是完全相同的。

1ad5ad6eddc451daeffe7c71dc59e96bd1163255[1].png部分资料与图片来源于网络

以上就是今天的全部内容,感谢您的阅读!VBsemi小编持续更新~
