《从0到1搞懂MOSFET》——MOSFET是什么？

当你在某宝搜“场效应管”时，基本显示的都是绝缘栅场效应管。

而结型场效应管却只有几种。

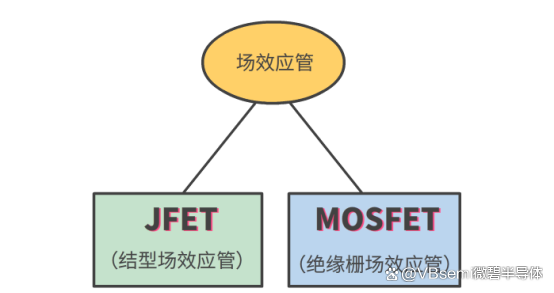

JFET（结型场效应管），MOSFET（绝缘栅场效应管）都属于场效应管。可是结型场效应管却无人问津，有人知道为什么吗？欢迎大家评论区留言一起探讨！

今天的主角是MOSFET，这是它的全称：

金属-氧化物半导体场效应晶体管

由于它的栅极被绝缘层隔离，又称绝缘栅场效应管，一般我们会叫它MOS管

它有三个脚：栅极G，漏极D，源极S

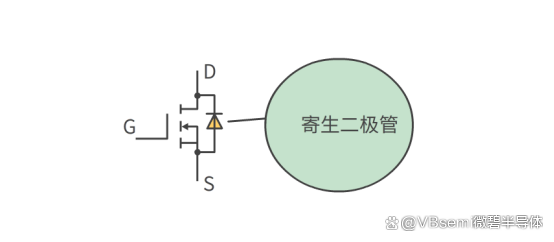

MOS管的衬底一般会和源极相连，DS之间会存在一个体二极管，无论是N沟道还是P沟道，体二极管的箭头方向都是一致的。

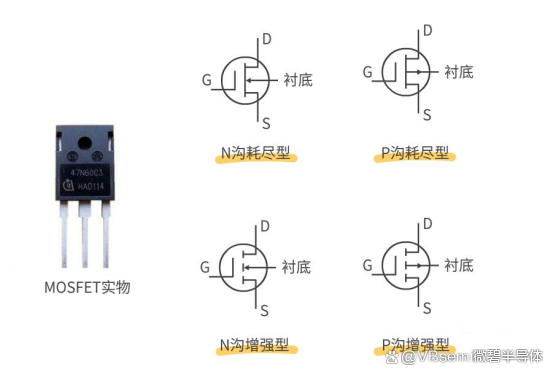

从导电沟道区分，MOS管分为N沟道和P沟道两种，并分为增强型和耗尽型

两者的区别在于施加在增强型mos（e-mos）的栅极电压始终为正，并具有阈值电压，高于该阈值电压就会完全导通。

耗尽型MOS（D-mos）的栅极电压可以为正也可以为负，它永远不会完全导通

一般应用更多的是增强型MOS管。

那么一般如何使用MOS管作为开关？例如驱动LED？

事实上，MOS管导通是不需要电流的。

NMOS和PMOS的主要区别在于，NMOS开关将保持打开状态，直到提供栅极电压。当UGS大于一定值时就会导通，也就是开启电压UGS(th)，一般在2~4V之间。当栅极引脚接收到电压时，开关（D-S）将会关闭。

PMOS开关则保持关闭，直到提供栅极电压。当UGS小于一定值时就会导通，一般是-2~-4V之间。

如果说，UGS达不到相应的电压值，MOS管就无法进行导通。

因此，它常被称为电压控制型元件。

下期我们讲解MOSFET的工作原理。
