如何快速辨别管子是NMOS还是PMOS，三个极怎么区别？

如何辨别你手上的管子是N管还是P管？

今天用最简单、高效的方式带你快速辨别NMOS和PMOS。

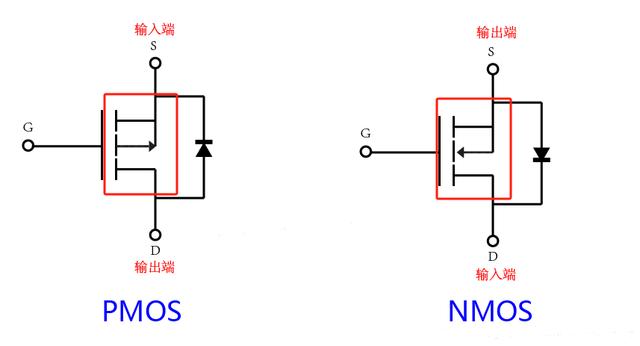

首先我们拿增强型MOS管来讲，这是两者的电路符号：

可以看到这两个箭头的指向是不一致的。

这个箭头就是它的衬底，这是因为MOS管的内部衬底和源极是连接在一起的。

NMOS和PMOS电路符号最大的差异就在于它的衬底，NMOS的箭头是指向栅极，而PMOS是背向栅极的。

这个箭头方向和MOS管内部衬底和沟道反型层之间PN结的方向有关。

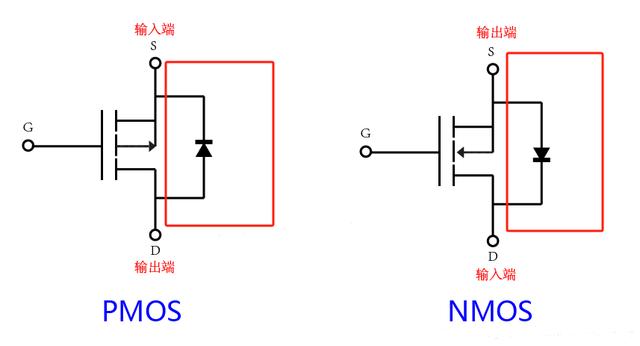

其次，NMOS管和PMOS的体二极管是相反的。

NMOS管的体二极管的阳极（即正极）和源极连在一起，PMOS的体二极管的阳极是和漏极连在一起，而体二极管的负极和源极连在一起。

那么，怎么区别MOS管三个引脚呢？

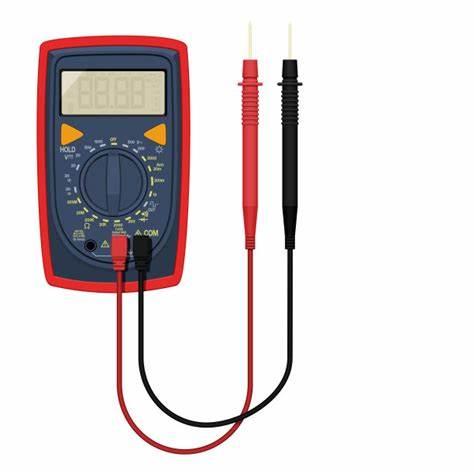

可以用万用表来测试，这里简单说明一下。

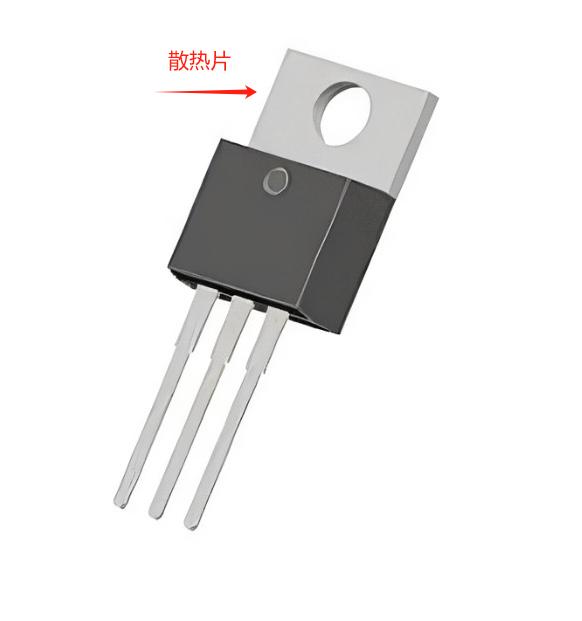

拿一个封装为TO220的MOS管，一般会有一个散热片，散热片会与漏极导通，用万用表测试哪个脚可以和散热片导通，对应的就是漏极了。

因为二极管的连接，漏源之间存在二极管的特性。

因此用万用表用测试漏极与哪个脚时，正向和反向都能导通，那就是源极。

剩下的便是栅极了。

总结下来就是这两点：

1. NMOS的二极管正极一般与源极相连

2. 散热片与漏极相连
