抛开教科书，实例分析MOSFET是如何工作的？

MOS管有三个极：栅极G、源极S、漏极D（如图）。

MOS管的工作原理与上期讲的BJT类似，不过还是有区别的。

BJT晶体管的电流一般是从基极流向发射极，它决定了从集电极到发射极能够流多少电流。

然而对于MOS管，有多少电流从漏极流向另一个源极，取决于电压栅极和源极之间的电流。

1. 打开MOS管

当栅极和源极之间的电压高于晶体管的阈值电压时，MOS管打开，例如有一个栅源阈值电压是2.1V。

事实上MOSFET的阈值电压即它关闭的电压。因此若要正确打开MOS管，则需要稍微高一点的电压。

电压多高，取决于你想要通过多大的电流。如果只是比阈值高出几伏，通常对低电流的东西来说就足够了。例如打开一个LED。

不过，即使你使用足够高的电压，能够使1A的电流通过，但这也并不意味着你能够得到1A，只是意味着你想让1A能够通过，实际的电路连接特性才决定了实际的电流。

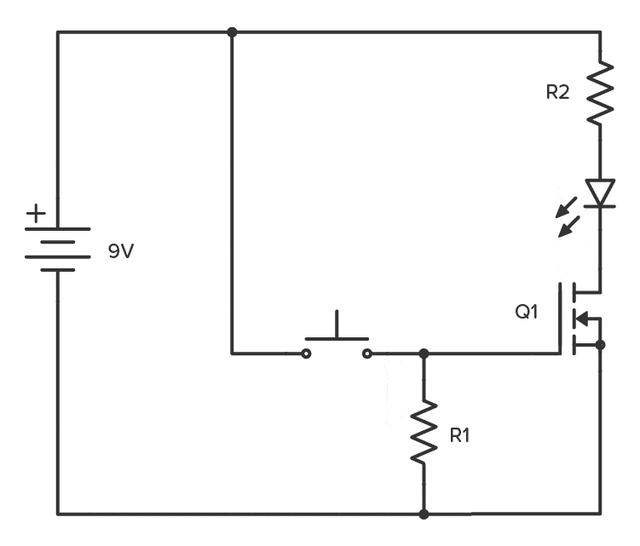

如上图，R1的值并不重要，但大约在10kΩ就能正常工作。但是它的目的在于关闭MOS管。R2则用来设置LED亮度，对于大多数的LED，1kΩ就能很好工作。

2.关闭MOS管

当在栅极和源极之间施加电压时，电压会一直保持到放电为止，它的功能有点类似电容器。

当有了电阻R1，栅极源极的电容就有了放电的闭环回路，晶体管就会再次关闭。如果没有了R1，晶体管就不会关闭。

关于栅极电流

若你想控制MOSFET，比如用单片机，需注意一点：开启晶体管时，栅极流入的电流。

像之前说的，MOSFET的栅源像一个电容器，充电后就不会有更多电流流过。所以，MOSFET开启后，栅极是没有电流的。

但MOSFET刚开启时，会有一个电流，就像你给电容器充电时一样。在非常短的时间内，可能会有一大堆电流流动。

在选择MOSFET时要注意两点：

这个栅-源阈值电压。你需要更高的电压才能打开晶体管。

这个连续漏电流，这是流经晶体管的最大电流。
