晶体管如同一个电子开关，能够打开或者关闭电流。本期用实际例子来看看BJT（三极管）是如何工作的。

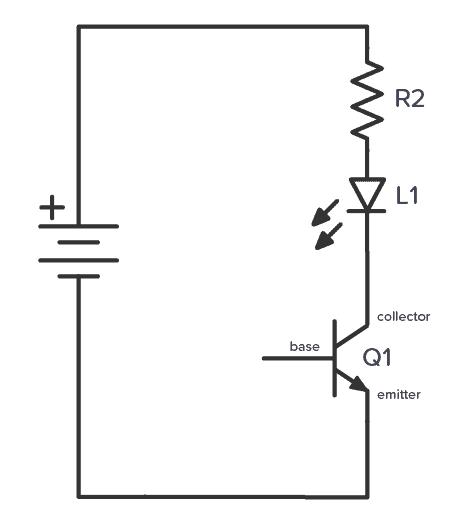

三极管（NPN）（图一）

要打开BJT，基极和发射极之间的电压需要大约0.7V的电压。可以将一个0.7V的电池，直接连接到基极和发射极之间，BJT便会打开。

当它处于打开状态时，电流会从集电极流过三极管到发射极。

而当BJT处于关闭时（如图二）便不再有电流流过，发光二极管（LED）也被关闭。

那如果没有一个0.7V的电池，我们应该如何打开三极管？

其实很简单！那就是串联电阻！

BJT的基极和发射极之间的工作原理是二极管。二极管有一个正向电压，它会在可用电压中获取该正向电压。当你串联了一个电阻器，其余的电压就会在电阻上进行分压。

通过增加这个电阻，你就会自动获得0.7V左右。

当电流从基极流向发射极，三极管导通，更大的电流则会从集电极流向发射极。这两个电流的大小之间存在连接，即为三极管的增益。

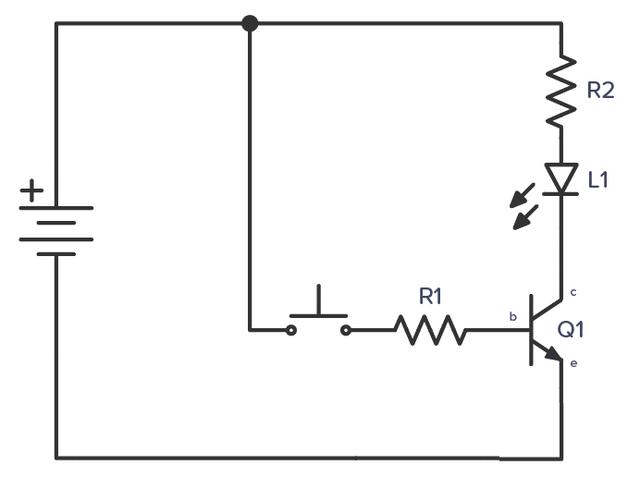

拿一般常用的三极管来说，增益大概在100左右。相当于，如果有0.1mA电流从基极流向发射极，那么从集电极流向发射极的电流就会在100mA，也就是100倍以上。（图3）

问题来了，（图3）R1需要多大的电阻值，才能获得0.1mA的电流？

如果电池在9V，三极管的基极到发射极达到0.7V，那么电阻器上还有8.3V。

你可以拿欧姆定律来找到这个值：

因此，你需要一个83kΩ左右的电阻。

R2则可以将电流限制在LED上。此外，如果想要将LED和电阻直接连接在9V电池，可以选择大概1 kΩ的阻值，即可正常工作，无须三极管。

以上那NPN三极管来举例子，而三极管还有PNP型，其工作原理与NPN相同，不同的是其所有的电流是相反方向。

在选择晶体管的时候，切记要注意晶体管所能承受的电流（集电极电流）。

下期讲解实际举例MOSFET的工作原理以及器件选择。
