工程师必备!四种常见的防反接电路设计
时间:2024-02-18
浏览次数:9999
返回上级页面

电源的正负极一旦接反,就会导致很多电子元器件烧毁,其中主要的缘由是因为电流过大导致器件被击穿,因此实际应用中必须采取防止接反的措施。

以下常见的四种防反接电路设计,全是干货!

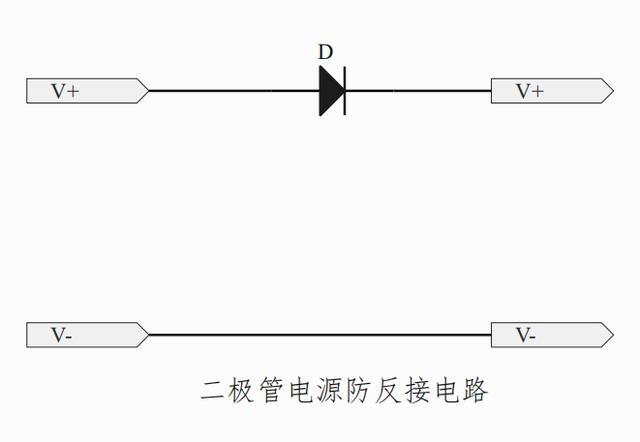

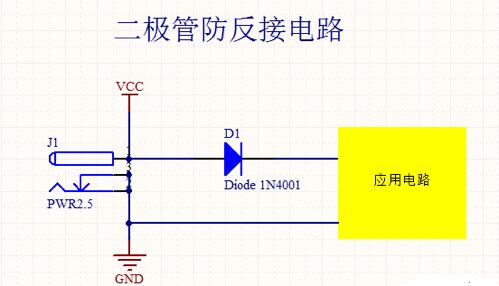

01.二极管串联

利用其正向导通、反向截止的特性,在正电源的输入端串联一个正向二极管:

二极管导通,电路板工作。当电源接反时,二极管截止,电源无法形成回路,电路板不再工作,可以有效防止电源接反问题。



不过,在这里要注意:正常工作时要考虑二极管上产生0.7V的电压降,这可能会导致电路不工作,因此对供电电压有严格要求的电路不建议使用。

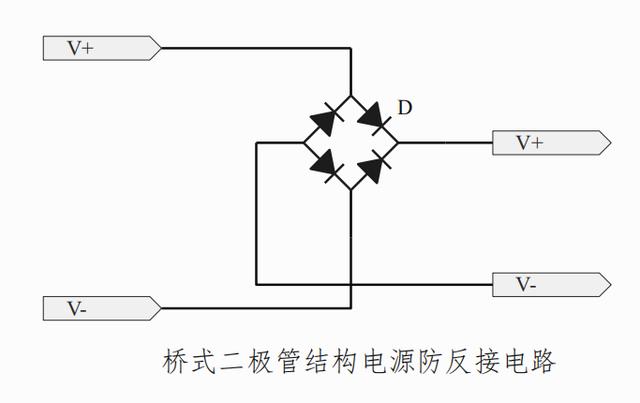

02.整流桥型

这个电路工作原理并不复杂,无论输入全桥整流器的电源极性怎么样,输出始终是固定的。因此不管是正接还是反接 ,电路都能够保持工作。


不过要注意的是全桥 整流器会产生约1.5V的电压降。

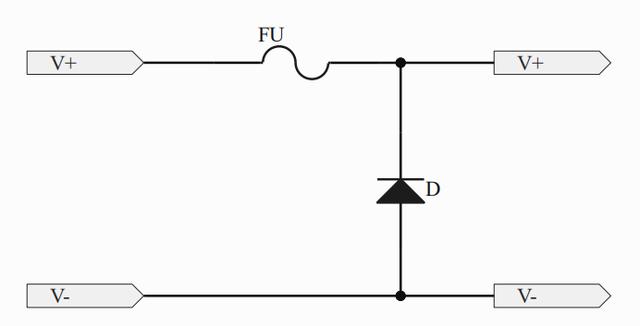

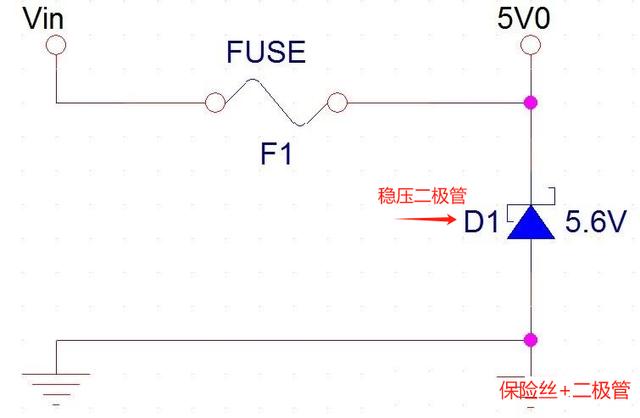

03.保险丝+稳压二极管

这种电路设计可以防止反接,也可以防止过压。其工作原理如下:



当电源Vin接反时,二极管D1正向导通,负载的负压是二极管的导通电压Vf,Vf一般比较低并不会烧毁后级负载电路。

与此同时,Vin反接,D1正向导通,电压主要落在F1上,在开始时电路会迅速上升,直到超过F1的熔断电流,保险丝F1熔断,电源断开(此时不会因为电流过大而烧坏D1)。

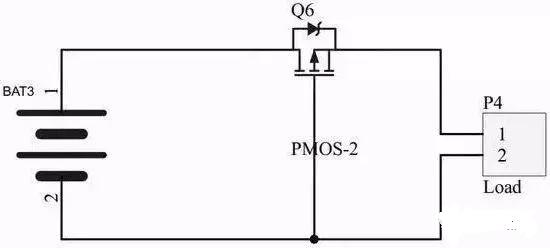

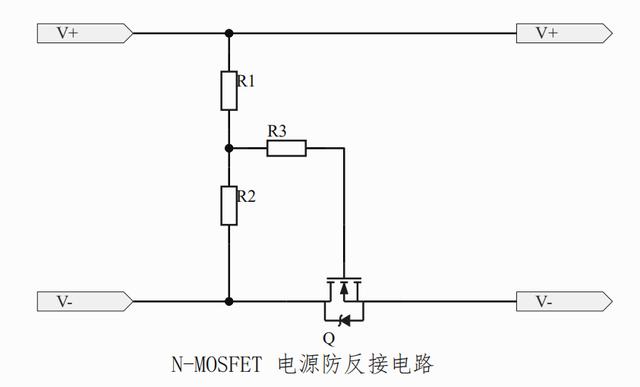

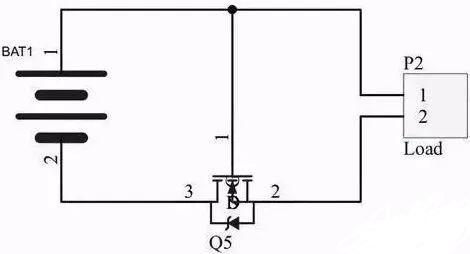

04、低内阻MOS管(NMOS & PMOS)



当电源正常接入时,MOS管导通;当电源反接时,MOS管截止,达到反接保护。

NMOS和PMOS都能达到防反接的功能,具体在往期VBsemi小编也有讲过(需要的友友们可以去翻),不过两者的连接方式不一样。

正常通电时电路保持工作,反接电源时,电路不工作,并达到电源反接保护功能。

在实际应用中,在PMOS栅极与源极之间加个电阻会更好。相比NOMS导通需要Vgs大于阈值电压,由于其开启电压可以为0,DS之间的压差不大,比NMOS更具有优势。


MOS管因工艺提升,其导通内阻较小等优势,很多都是毫欧级,甚至更小,其对电路的压降,功耗造成的损失特别小,甚至可以忽略不计。

因此选择MOS管对电路进行保护是比较常见的。#优质作者榜#
