MOSFET栅极-源极的下拉电阻有什么作用？

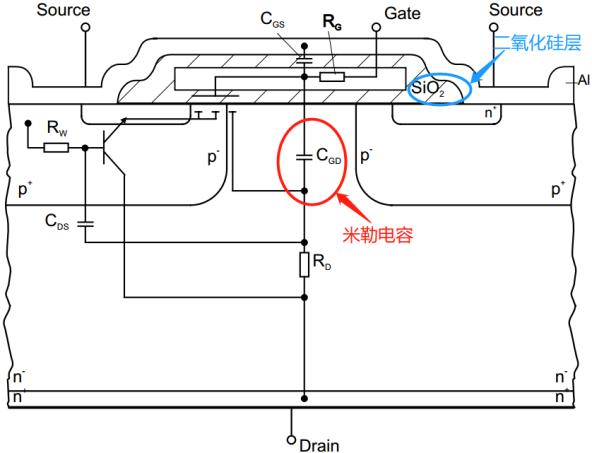

米勒电容：在栅极（G）和漏极（D）之间的一个寄生电容。

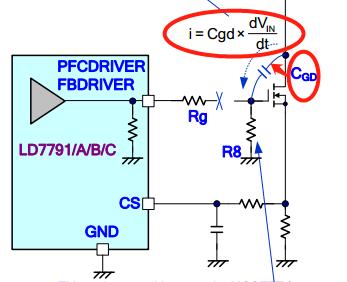

当MOSFET关断时，米勒电容的存在，会使MOS管的Vds产生一个电压从接近0（饱和压降）到母线的变化过程，这个电压变化率就是“dv/dt”，然而电容就是电压变化发生作用的器件，电压在电容两端变化，即产生电流“i”。

GS之间有一层绝缘体，也就是二氧化硅（SiO2），因此G-S之间就是高阻抗（几十到几百兆不等），一旦驱动异常，它可能会通过米勒电容的电流给G-S充电，小电流高阻抗可能对应着高电压，栅极电压被充电，当超过门槛电压“Vgs(th)”，就会导致MOSFET重新开通，这是十分危险的情况。

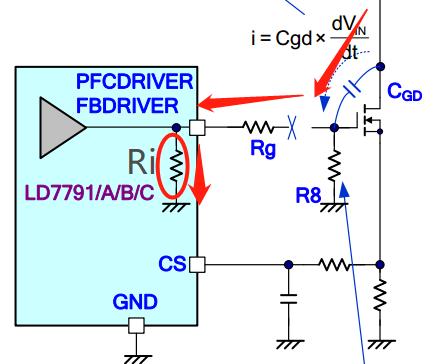

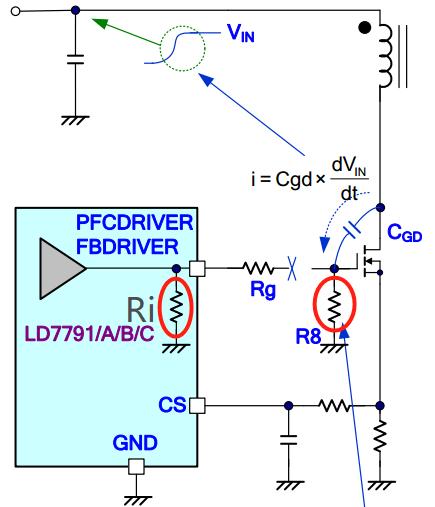

可以看这个反激电源拓扑的MOSFET驱动，它就是米勒电容电流通过驱动芯片内部下拉低阻回路进行释放，避免栅极被充高而误导通。

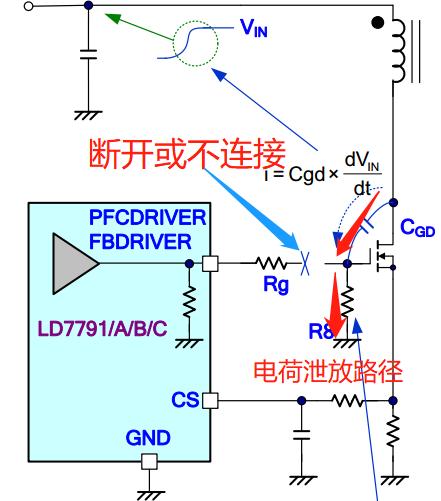

在这里我们就知道了，驱动芯片内部已经存在泄放下拉电阻，但如果驱动电阻Rg在以外情况下开路或者没有连接，那么下拉电阻（R8）就可以给米勒电容提供泄放路径，让MOS管G-S之间保持低阻抗，稳定安全状态。这就是下拉电阻的重要作用了。

下拉电阻还有另一个作用：预保护电阻

我们知道MOS管G-S是高阻抗，这也是为什么它是 ESD敏感器件的原因。它的高电压施加在门极不易泄放，累积过程会损坏G-S极之间那层二氧化硅，导致器件失效。

因此，下拉电阻还兼顾了功耗和实际泄放效果。一般这个电阻选值在中小功率电源中（0~500W）选择大概10K-20K，大功率电源选择4.7K~10K。

好了，本期内容就到这里！感谢大家的支持！
