常见的小功率电源几乎都是反激电路，有些LED电源是单端或者交错式的正激，且都是单端形式，磁芯只能利用第一象限。但推挽和桥式电路都是利用了磁芯的一三象限。

因此在同磁芯和同频率的情况下，其功率相比较起来，推挽式和桥式会更大。

推挽自激电路以前以三极管来作为主要驱动器件，但存在一些缺点，比如放大倍小，驱动难，正向的压降较大，容易出现高频自激而损坏。

但后来有了MOS管的出现，在功率大的场景中，它有了更大的优势。于是我们利用MOS管来进行推挽自激。那它是如何工作的呢？

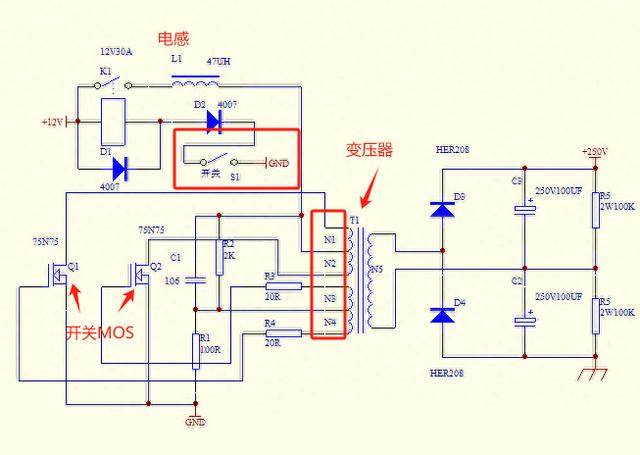

我们来围绕下面这张电路图展开了解：

当开关S1闭合时，继电器的线圈通电，电源+V经过电感L1，向N1 N2（变压器）的中抽头进行供电，此外，电流还会C1和R2（电阻）流向N3、N4的中抽头。

这时N3、N4的电流会通过电阻R3、R4，流向Q1和Q2的栅极。

如果按平时的思路来看，我们可能会认为，Q1、Q2会因此导通并烧毁，但其实并非。

原因是，N1和N4是同名端，N2和N3也是。但按照实际情况来定，两者的电感量与内阻以及其它参数值是不会一致的，包括MOS管的导通电压。

我们假设Q1此时先导通，那么N1上一定会存在电流，并且会马上互感到N3、N4上。N4为同名端，它会同时叠加电流/电压到Q1的栅-源极，并快速的放大，让Q1彻底导通。

而N3并非其同名端，它也会产生相反的电动势（由弱到强），让Q2的栅-源极产生负压，并果断关闭。

当Q1导通之后，变压器N1绕组并达到磁饱和，电流会增加。这时磁通量不再增加，N4无法再互感电流/电压后，N1上会迅速产生强烈的反相电动势，N4的电动势也跟着反相，Q1截止。

这时N1上的电流反向了，相对N3来说是同名端了。N3就会通过电阻R3把电流/电压提供给Q2，Q2马上导通。

那么接下来同之前的状态一样。

当变压器N2绕组再次达到磁饱和后，N2也就产生反向电动势，让N3也产生反向电动势，然后Q2截止，同时N4互感电流让Q1导通。

这样周而复始，就形成了振荡。

事实上，L1电感的作用是退耦及限制峰值电流的。这样不会使电路的空载电流太大，否则开关MOS管极有可能发热严重并损坏。

加以说明：这里要用倍压整流。为了减小变压器的匝比，且交流电压很低，不易击穿漆包线，减小危险。

推挽式电源在电路工作时，两只对称的功率开关管一般只有一个导通，因此它的导通损耗较小。加上其结构简单、变压器磁芯利用率较高等优势，推挽式电源广泛应用于低电压大电流场合。
