上次我们讲到IGBT的电路关闭时，提到了“换流电路”。

在其中我们提到了一种情况: 当IGBT的集电极电流超过某个阈值时，寄生晶闸管会被锁定，栅极端子失去了对集电极电流的控制，IGBT 无法关闭。

于是我们需要进行换流电路，让晶闸管强制换流。

今天VBsemi小编就和大家一起来了解下“换流电路”。

换流:电流从一个支路向另一个支路转移的过程称为换流，也称为换相。在换流过程中有的支路从通态转移到断态，有的支路从断态转移到通态。

对于器件换流，一般只适合全控器件，即MOSFET或IGBT。在大部分的电子应用中采用IGBT进行“换流”的情况更多。

IGBT的应用

换流电路主要用于控制IGBT的导通和关断过程，以实现电流的正向和反向流动。

不过要注意，并不是所有的IGBT开关过程都需要换流，具体要看电路的情况。

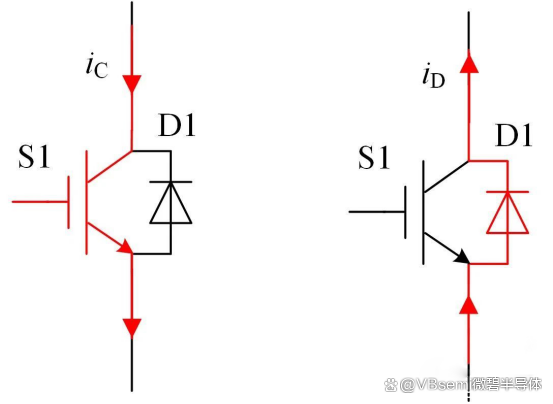

根本原因：因为IGBT内部集成了续流二极管，在实际应用时，可能是IGBT承载电流，也有可能是内部二极管承载电流。

换流电路的应用分析

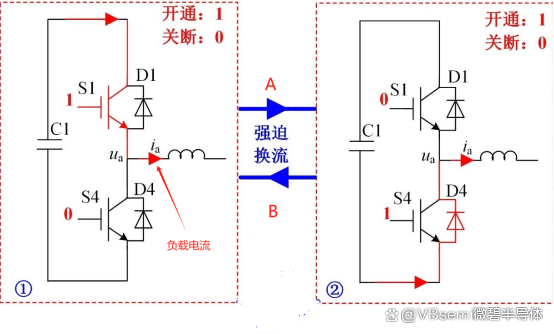

为方便大家理解，我们将换流分出两种特性：“强制性”与“自然性”。这样的定义会比较好理解，开头我们提到的问题，就属于“强制性”的范围。如下图：

A：1转2过程

当1电路稳定工作时，如果要将S1关断，D4这时就会起接力作用，这时因为负载的存在，负载电流ia无法实现突变。待经过死区时间后（短暂），S4就会打开，ia电流方向不受影响，但电流会逐渐减少。

注意：1转2的过程中，S1被强制性关断，会产生关断损耗，同时会有关断电压尖峰应力；

B：2转1过程

当2电路稳定工作时，如果要将S4关断（负载电流ia没有变化），经过短暂死区时间后，S1打开。D4被强迫关断，这时S1起接力作用。

注意：D4被强迫关断，会产生反向恢复损耗，可能会存在一定的电压尖峰应力；同时S1会产生开通损耗，有一定的电流尖峰应力；

最后我们来总结下换流在IGBT电路中的作用：

1.强制关闭IGBT

当IGBT无法正常关闭时，换流电路可以通过特定的控制方式，强制将IGBT关闭，避免电路出现故障或损坏；

2.控制电流方向

通过换流电路，控制其正向和反向电流的流动方向，实现电流的正向和反向控制。

IGBT简介：

IGBT 是一种功率晶体管，它将 MOSFET 和双极晶体管的最佳特性结合在一起。 一般我们提及的都是以 N 沟道 IGBT 的基本结构为例进行说明。

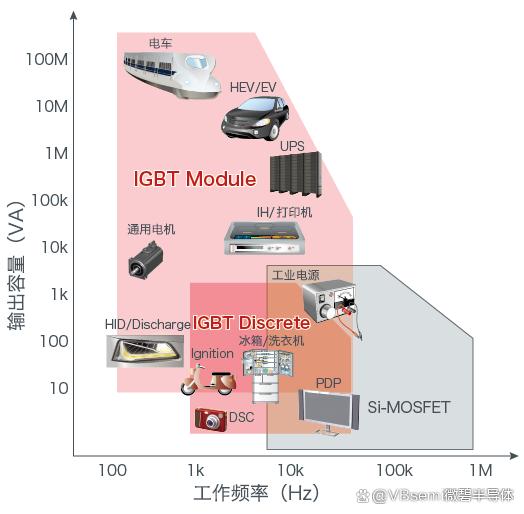

它的主要应用情况，下图以输出容量和工作（开关）频率的角度进行归类。

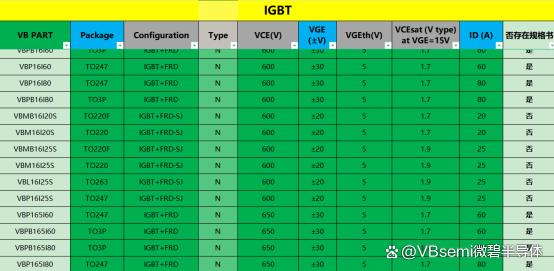

以下推荐的是微碧VBsemi的IGBT产品，主要具有的优势不限于：

1、具有更高的电压和电流处理能力

2、极高的输入阻抗

3、可以使用非常低的电压切换非常高的电流

4、电压控制装置，即它没有输入电流和低输入损耗

5、双极性质，增强了传导性等。

好了，本期的内容就先讲到这里，感谢大家的阅读，希望你们可以点个关注！
