大家都知道电压分为正电压和负电压。

在电子电路应用中常常需要建立一个负电压，比如在使用运放的时候。

本文要点：

1. 什么是负电压

2. 负电压是如何产生的

3. 负电压产生的意义

4. 负电压的应用分析

什么是负电压？

相对于选择的参考而言，我们可以直接解释为当实际电压低于参考电压时，电压值为负。参考点不同，得到的电压也会有所不同。

那么，一般以什么为参考点呢？

答案是供电电源负极。

于是电源电压就是Vcc=E电源正-E电源负。

那么如何产生负电压呢？

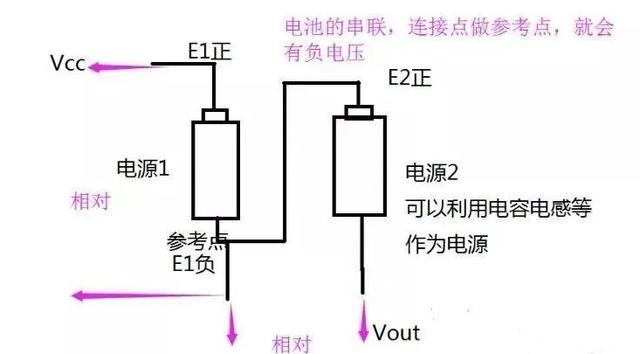

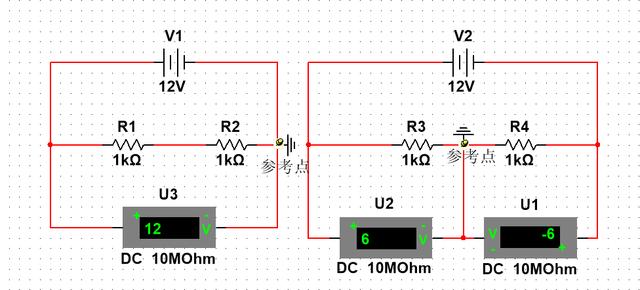

以参考点电源负极出发（假设为0），产生负电压，即相对于电源负极的电势更低。如果想要它更低，那就要加入另一个电源（2），如下图，电源（2）正极串联在参考点电源负极后，电源（2）负极就是负电压了。这其实是利用两个电源的串联的工作原理（有没有觉得很熟悉）。

那么，产生负电压有什么意义呢？

1. 避免由于电子积聚，而产生大电流损坏测试设备和电子部件

电子一般带着负电荷，且会向正电压方向流动，即高电位端处，然后形成电流。在使用负电压的过程中，由于负电荷的存在，过多的电子会聚集在电源的接地端，降低了电流会聚集在测试设备上随后损坏或烧毁的风险。

2. 一定程度上避免了电磁干扰

负电压对系统测试 微安级甚至更小级别的电信号是有一定帮助的，能够提高测试电阻的精确度，提高抗电磁干扰的能力。

3. 相比正电压，负电压对人体和电子产品更具安全性能

例如电话系统，一般使用-48V进行供电，这样可以避免电话线被电化学腐蚀。

最后从意义方面出发，来讲下负电压的应用：

1.电信行业：行业的标准规定一般电源为-48V，有降低系统杂音，减少干扰等作用；

2.MOS管的栅极控制电压：关断时使用负电压，帮助加快(米勒效应)电容放电；

3.双电源的运算放大器：上面提到的双电源供电，不过在电路设计中，，主要根据输入信号的特性看是否能使信号正常的被放大输出。

好了，今天的知识就先讲到这里，看到这里的你可以点个赞和关注吗！非常需要您的支持！谢谢！
