碳化硅MOS是一种新型的功率MOSFET，具有低导通电阻、高开关速度和高温特性等优点，因此在直流充电桩中得到了广泛应用。今天我们带大家来谈一谈碳化硅MOS在直流充电桩上的应用分析。

首先我们来了解下直流充电桩

直流充电桩是新能源汽车直流充电桩的简称，一般也被叫做“快充”。它一般与交流电网连接，可作为非车载电动汽车的动力补充，是一种直流工作电源的电源控制装置。

它的工作原理以四个部分来讲解

1. 直流充电桩将交流电转换为直流电，并将直流电输送到电动汽车的电池中。

2. 充电桩中的变压器将输入的低电压交流电转换为高电压交流电。

3. 交流电通过整流器变成直流电，并通过充电机控制器调节电压和电流。

4. 充电机控制器将直流电输送到电动汽车的电池中，直到电池充满为止。

那了解完直流充电桩的工作原理，我们就可以来讲下碳化硅MOS在其中的应用特性，我们从三个方面入手：

1. 导通特性：碳化硅MOS的导通电阻很小，在直流充电桩中，碳化硅MOS可以用来控制电流的大小，从而实现快速充电。

2.开关特性：碳化硅MOS的开关速度很快，在直流充电桩中，碳化硅MOS可以用来控制电压的大小，从而实现快速充电。

3. 温度特性：碳化硅MOS的温度特性很好，在直流充电桩中，由于充电时会产生大量的热量，因此需要使用具有良好温度特性的碳化硅MOS。

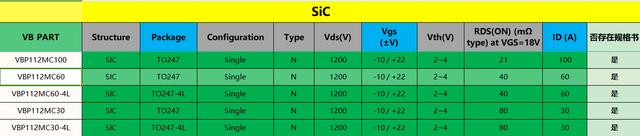

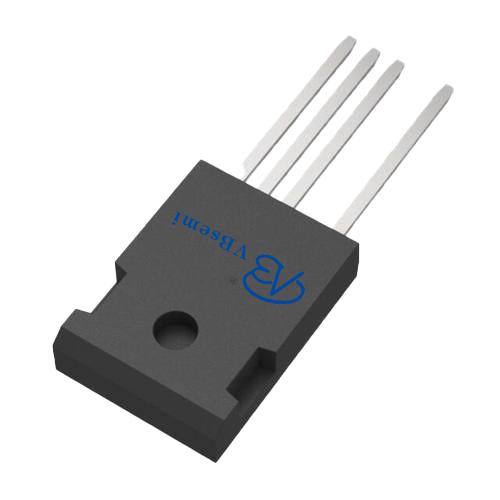

在这里我们推荐微碧VBsemi的碳化硅MOS产品，可以高效率高质量地应用在直流充电桩应用中，比于传统的硅（Si）具有耐高压、耐高频、耐高温等优势，能够承受更大的电流和电压，带来更小尺寸的产品设计和更好效率。
