“上P下N”及“上N下P”是推挽电路中常见的两种电路结构，它们的区别主要在于管子的类型与导通方式不同。

本文要点：

一、推挽电路定义讲解

二、电路的结构解析

三、推挽电路的主要特点

四、两种电路的区别说明

一、推挽电路定义讲解

（熟知的朋友可以直接跳到后半部分）

推挽电路：指的是两个不同极性晶体管间连接的输出电路。

推挽电路采用两个参数相同的功率BJT管或MOSFET管，以推挽方式存在于电路中，一只放大正半周信号，另一只放大负半周信号，从而实现对完整信号的放大。两只对称的功率开关管每次只有一个导通，所以导通损耗小效率高。（推挽输出既可以向负载灌电流，也可以从负载抽取电流。）

简单来说，“推挽”之意，即当一号管子‘推’出去时，二号管子则‘拉’回来；输入不同，交替导通。

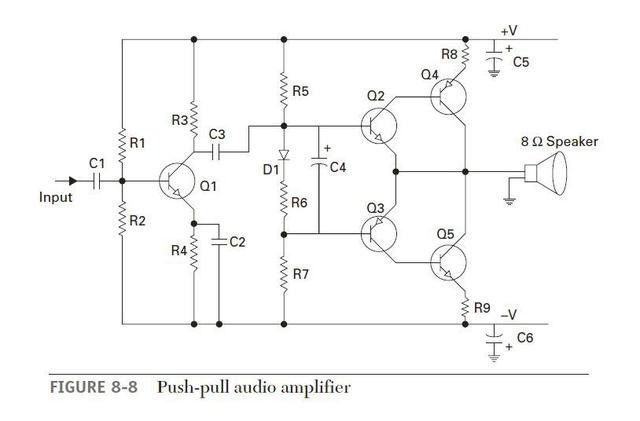

（典型电路图）

二、电路结构解析

推挽电路由两个互补的输出级组成，一个NPN三极管和一个PNP三极管。两个输出级总是在一个三极管导通的时候另一个截止。而输入级通常由一个晶体管组成，用于控制输出级的导通和截止。

三、推挽电路主要特点

推挽电路适用于一般适用于低电压高电流的场合，上结构部分我们提到了‘推挽电路工作时，两只对称的功率开关管每次只有一个导通’，因此其优点是更低的导通损耗，更安全的输出，它广泛应用于功放电路和开关电源等领域。

推挽电路能在输出时输出高电平和低电平，在两种电平下都具备驱动能力。例如：

1、当输入信号为高电平的时候，上面的管子导通，下面的管子截止，输出信号为高电平。

2、当输入信号为低电平的时候，上面的管子截止，下面的管子导通，输出信号为低电平。

四、两种结构的区别

“上N下P”与“上P下N”

1. 从电路输入和输出方面看

上N下P型输出信号与输入信号的相位是相同的，两者皆为高电平；

而上P下N型输出与输出是反相的，当输出为高，输入则为低。

2. 从输出信号幅值来看

上N下P型原理图

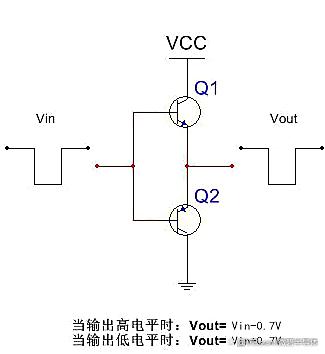

上N下P型输出电压幅值一般会比输入信号的幅值低0.7V，这种差距容易导致输出幅值受到输入信号的限制。在这里可以表明此电路对输入信号存在一定要求。

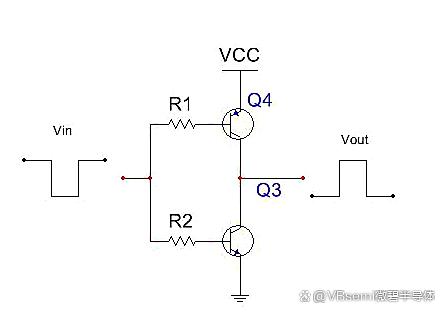

上P下N型当满足三极管的饱和导通条件时，输出幅值接近电源电压。

上P下N原理图

3. 从工作原理上看（原理图）

我们知道上N下P型的输入信号电平较输出信号低。当输入信号的电平过低时，如若推挽电路输出的电流过大，则易导致上N管发热，严重时还会导致其损坏。例如有以下情况：

（1）当推挽电路做信号控制时，其流经的电流一般不会很大，因此上管也不容易产生损坏。

（2）当推挽电路用于驱动负载时，此时的管子流经的电流可能会较大，若输入信号幅度较低，上管则会严重发热。同时下P管也会存在发热的隐患。

因此在设计推挽电路时，必须要注意信号、电源及负载，根据实际情况去使用和操作。

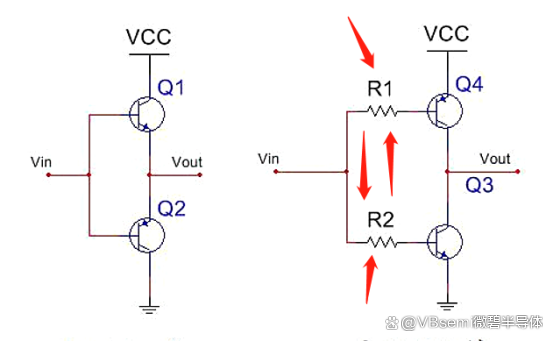

从上P下N型的电路一原理图我们可以看到，与“上N下P”相比，上P下N型多了两个电阻，这会相应地增加一些成本。

那这时就会有朋友说，去掉两个电阻不就行了，成本降低。

当然是不可以的啦！正所谓存在即合理。

如果将两个电阻除去，上下两个管子便容易发生串通现象，导致发热损坏。并且我们还要注意，在这两个电阻的“庇护”之下，我们需要格外关注输入端要一直保持有信号，且其幅值不会导致两个管子出现同时导通。

此外，控制信号的压摆率还要远大于三极管的开关速度，以防止在电平转换时出现串通现象。

从以上一堆“操作”我们可以看出，在控制方面，上P下N型是不具备优势的。这也是为什么一般在实际应用中，我们使用的推挽电路一般都是上N下P型。

当然，上P下N也不是一无是处的！如果将推挽电路中上P下N型的三极管换成是MOS管，那其中的很多缺点都会得到很好的改善，性能也会有所优化，具体原因，相信我们讲过的许多关于MOS管的优点大家都能了解一二，详细的以后我们下次再探讨！
