MOSFET栅极与源极之间加一个电阻？这个电阻有什么作用？

作用

1. 充当一个“偏置电压”

2. 起到泄放电阻作用，推动电流的释放

首先第一个，充当一个“偏置电压”：

我们知道 MOSFET 一般栅极电压比源极电压高出一定的电压，才能够让 其开启，这里的电压差被称为门源电压。

假使在这里没有电阻起到偏置电压的作用，那么 MOSFET 的源极电压会因为随着负载电流的变化而变化，导致门源电压出现变化，从而影响 MOSFET 工作状态。

当加入电阻以后，电阻会通过电压降来微MOSFET提供一个稳定的偏置电压，稳定 MOSFET 的工作状态。

那么MOSFET栅极（G）-源极（S）的下拉电阻在什么情况下会显得尤为重要呢？

这就是我们要讲的第二点作用。

MOS管的G-S间有很大的阻抗，一旦在G-S之间存在少量的的静电，较大的电阻值会会在栅(G)源极(s)之间产生很高的电压，在这种高电压的状态下，再加上原本的电流，电压会更大。

在这时我们需要将少量的静电泄放掉，避免两端的高电压让MOSFET有误动作或击穿G-S极的风险，而电阻便起到了这样一个保护MOSFET的作用。

下拉低阻回路进行释放电流

（图片来源于网络）

具体解释如下：

我们知道MOSFET是高阻抗器件，在栅极（G）和源极（S）之间，存在一层绝缘体，即二氧化硅（SiO2）。MOS管有一个米勒效应，我们为了避免管子长时间停留在一个米勒平台上，会选择加速MOS管的导通与关断时间，减少开关的损耗。

一旦MOSFET驱动异常，米勒电容可能会通过电流给栅极（G）和源极（S）充电，接着小电流高阻抗对应着高电压，栅极电压被充电，如若超过门槛电压“Vgs(th)”，则易导致MOSFET重新开通，这是十分危险的。

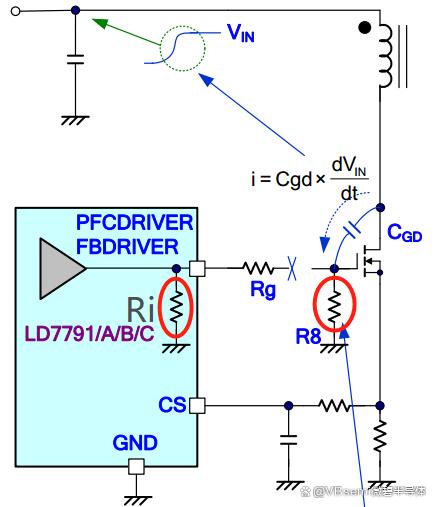

下拉电阻对电荷的泄放路径

#今日星座运势#

此外，当MOSFET用于开关电路时，在开关过程中，如果栅极电压没有及时降下来，极易导致MOSFET处于部分导通状态，随后产生大量的热量，造成MOSFET损坏。再栅极（G）和源极（S）之间增加一个适当的下拉电阻，能够起到加快栅极电压的下降速度的作用，从而保护MOSFET。
