开关电源是MOSFET常见的应用，今天我们来介绍开关电源中 MOSFET 的应用，其中我们会重点讨论 MOSFET 的损耗问题，以及如何减小损耗提高效率。

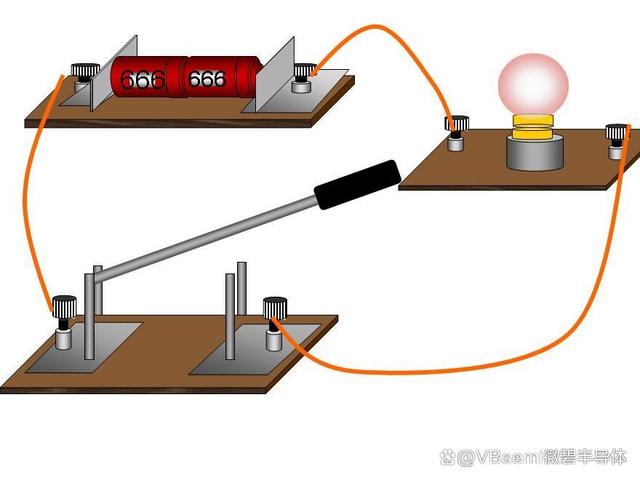

MOSFET 在开关电源中主要用于开关操作。

在开关电源中，MOSFET 需要频繁地切换两种状态：导通和截止，以控制电流的通断，它具有低导通电阻和快速开关速度的优点。

MOSFET 的损耗问题：

在开关电源中，MOSFET 的损耗主要包括导通损耗和开关损耗。

可以很好理解：

导通损耗是由于 MOSFET 在导通状态下产生的功耗，而开关损耗则是由于 MOSFET 在切换过程中产生的功耗。

导通损耗：

导通损耗主要取决于 MOSFET 的导通电阻（RDS(ON)）和导通时间。当 MOSFET 导通时，导通电流通过导通电阻会产生功耗。较高的导通电阻会导致较大的功耗。

注意：导通时间越长，导通损耗也越大。

开关损耗：主要由 MOSFET 在切换过程中的开关速度和开关电流引起。

切换状态时，MOSFET 需要克服导通电阻的变化，从导通到截止，或从截止到导通的过程中会产生能量的转换和损耗。开关速度越高，开关损耗也越大。

这里提示一下，开关电流的大小也会对开关损耗产生影响，较大的开关电流会导致更大的功耗。

减小 MOSFET 损耗的方法

1.选择低导通电阻的 MOSFET：较低的导通电阻意味着更小的功耗和更高的效率（选择 RDS(ON) 值较低的 MOSFET）。

2.控制MOSFET开关速度：过高的开关速度会增加开关损耗，而过低的开关速度会增加导通时间和导通损耗。

3.优化驱动电路：可以帮助提高 MOSFET 的开关性能和效率。合理设计驱动电路，确保提供足够的电流和电压，以确保稳定性和可靠性。

4.使用热管理措施：MOSFET 在工作过程中会产生热量，过高的温度会导致功率损耗增加和器件可靠性下降。可以使用散热器或热沉来提高 MOSFET 的散热效果，确保器件在安全的工作温度范围内。

5.电流限制和保护电路：

为保护 MOSFET 免受过载和过热损害，须合理设置电流限制和保护电路。

电流限制电路可以限制 MOSFET 的最大电流，防止超过其额定值。

保护电路可以监测 MOSFET 的温度和电流，并在超过设定值时采取保护措施。

6.增加开关频率：可以减小 MOSFET 的导通时间和开关时间。注意：增加开关频率也会增加开关电源的复杂性和成本，因此需要综合考虑。
