体二极管是MOS管中的一个重要组成部分，它是衬底B与漏极D之间的PN结。 由于把B极和S极短路了，因此出现了SD之间的体二极管。今天我们简单来讲下关于体二极管在MOS管中的作用，以及它能承受多大电流。

体二极管是什么？

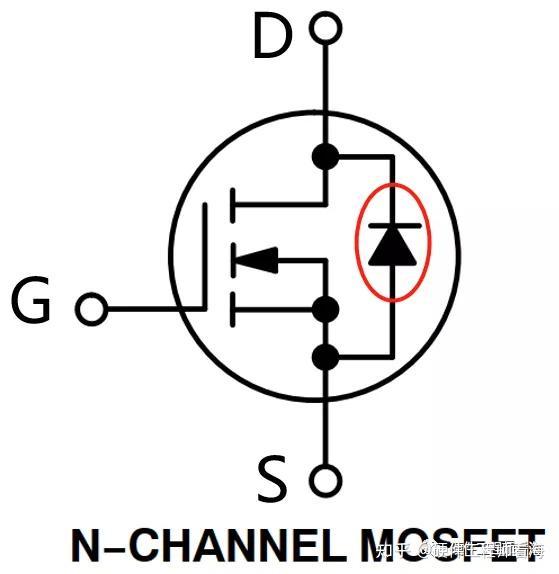

MOS管有源极-衬底、漏极-衬底间俩PN结，由于源极S和衬底B短接，剩下漏极-源极间一个PN结，这个就是体二极管，又称寄生二极管。体二极管的导通电流取决于 MOS 管的工艺和结构，

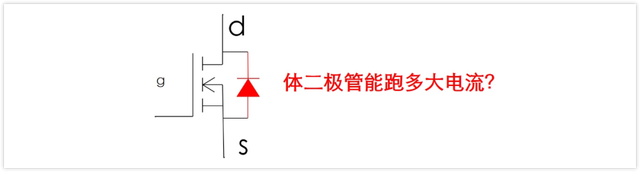

（体二极管图片）

体二极管的作用？

MOS管体二极管的一个重要作用是防止VDD（电源电压）过压。当电源电压超过MOS管的额定电压时，二极管首先会反向击穿，将大电流直接导向地，从而避免MOS管因过压而损坏。这种保护作用对于MOS管而言至关重要，因为它能有效地提高MOS管的使用寿命和可靠性。

体二极管在MOS管中能承受多大的电流呢？

这主要取决于MOS管的规格和设计。一般来说，MOS 管的体二极管最大电流不会超过其漏极 - 源极的最大电流。增强型nMOS管和增强型pMOS管的体二极管可以承受较大的电流，一般到几毫安到几安培之间。

#晒出上学时的你#需要注意的是，虽然体二极管可以承受一定范围内的电流，但在实际应用中，为了保证MOS管的稳定性和可靠性，一般不建议将其工作在接近反向击穿电流的极限值。此外，在设计电路时，应充分考虑MOS管体二极管的电流承受能力，避免因电流过大而导致 MOS 管损坏。

MOS管体二极管可能存在的问题：

1. 影响电路性能：由于寄生二极管的存在，可能会在MOS管开关过程中产生额外的电流，从而影响电路的性能和稳定性。

2. 造成误操作：在电路设计过程中，若没有充分考虑到MOS管体二极管的影响，可能会导致电路误操作，如误判 MOS 管的导通和截止状态。

3. 降低可靠性：当MOS管体二极管承受过大的电流时，可能会导致其损坏，进而影响整个电路的可靠性。
