MOS 管根据导电沟道的类型可以分为 N 沟道和 P 沟道两种。在 MOS 管形成导电沟道的过程中，会涉及到耗尽层和反型层两个概念，那么它们到底有什么区别呢？

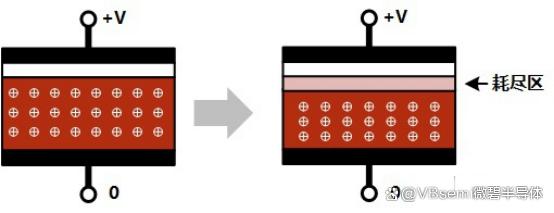

耗尽层，顾名思义，是指在 MOS 管中电子被耗尽的区域。

在 N 沟道 MOS 管中，当栅极施加正电压时，栅极附近的电子被排斥，形成一个电子空缺区域，这就是耗尽层。相反，在 P 沟道 MOS 管中，当栅极施加负电压时，栅极附近的空穴被排斥，形成一个空穴空缺区域，这也是耗尽层。

这里要敲重点，耗尽层中的载流子浓度非常低，几乎为零，所以它具有很高的电阻。

反型层，则是指在 MOS 管中由于栅极电压的施加，导致载流子类型发生反转的区域。

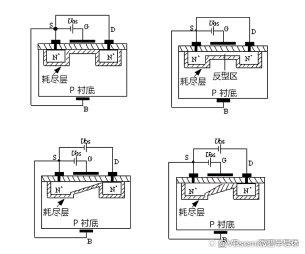

在 N 沟道 MOS 管中，当栅极施加正电压时，排斥空穴的同时，也会吸引衬底中的自由电子。这些电子被吸引到耗尽层和绝缘层（SiO2）之间，形成一个 n 型薄区，称为反型层。反型层中的载流子类型与衬底相反，因此在 N 沟道 MOS 管中，反型层为 p 型。同样，在 P 沟道 MOS 管中，当栅极施加负电压时，排斥电子的同时，也会吸引衬底中的空穴。

这些空穴被吸引到耗尽层和绝缘层之间，形成一个 p 型薄区，称为反型层。反型层中的载流子类型与衬底相反，因此在 P 沟道 MOS 管中，反型层为 n 型。

回到本文主题 耗尽层和反型层有什么区别呢？

简单来说，它们都是由于栅极电压的施加，在 MOS 管中形成的特殊区域。但它们的载流子类型不同，耗尽层中的载流子浓度几乎为零，而反型层中的载流子类型与衬底相反。此外，耗尽层在 MOS 管工作过程中会随着栅极电压的变化而变化，而反型层则相对稳定。

此外，耗尽层和反型层在 MOS 管中的作用有所不同：耗尽层主要是排斥栅极附近的电子，降低漏电流；而反型层则是形成源漏之间的导电沟道，负责电流的传输。

两者之间的区别可以用一句话概括：耗尽层是“电子荒漠”，反型层是“电子通道”。

#秋天生活图鉴#最后，我们来讲下耗尽层和反型层的实际应用情况

1. 结构方面：耗尽层是一种电子空缺区域，几乎没有自由电子；而反型层是一种电子浓度较高的 n 型薄区，可以导电。

2. 功能方面：耗尽层主要作用是隔离源漏，防止电流流过去；反型层则是负责在源漏之间形成导电沟道，承担电流传输任务。

3. 电流方向：在NMOS 管中，耗尽层处于栅极和源极之间，反型层处于栅极和漏极之间；在 PMOS 管中，耗尽层和反型层的位置刚好相反。
