本文从栅极浮空的现象、影响以及它的解决方法这三个方面进行讲解。

关于栅极浮空的概念

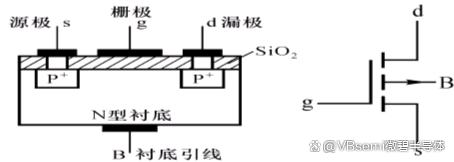

栅极浮空，顾名思义，就是 MOS 管的栅极不与任何电极相连，处于悬浮状态。在这种状态下，栅极电压为零，MOS 管的导通特性会发生变化（当 Vg（栅极电压）输入高电平时，N 管会导通，使得 P 管的栅极为低，从而让 P 管的 DS（漏源）导通。相反，当 Vg 为高阻态时，Vout（输出电压）输入不定，检查发现 P 管的栅极电压变化不定）

但是，并非所有 MOS 管的栅极都不能浮空，这要取决于具体的应用场景和需求。

那么，栅极浮空会给 MOS 管带来什么影响呢？

试想一下，如果栅极处于浮空状态，那么栅极与源极、漏极之间的电场就会消失，MOS 管就无法正常工作。更严重的是，栅极浮空可能导致栅极电容失效，进而影响整个电路的稳定性。因此，为了保证 MOS 管的正常工作，我们必须确保栅极不能浮空。

MOS 管栅极浮空现象的影响

1. 影响 MOS 管的开关速度：增加 MOS 管的输入电容，降低其开关速度。

2. 增加功耗：MOS 管的漏极和源极之间的电流受到干扰，导致器件功耗增加。

3. 影响信号传输质量：栅极浮空可能导致信号传输受到干扰，降低信号的质量。

4. 触发误动作：可能导致 MOS 管在不应该导通的时候误触发，影响电路的稳定性。

MOS 管栅极浮空现象的解决方法：

1. 增加保护电阻：为了防止静电干扰对 MOS 管栅极产生影响，可以在 MOS 管的栅极与电源之间串联一个保护电阻。这样，当静电干扰产生时，保护电阻可以将大部分干扰电流导向地，保证 MOS 管栅极电压的稳定。

2. 降低寄生电容影响：为了减小寄生电容对 MOS 管栅极电压的影响，可以采用以下方法：

a. 选择具有较低寄生电容的 MOS 管；
b. 减小 MOS 管的尺寸；
c. 将 MOS 管的源极与地之间接一个电容，以减小寄生电容的影响。

3. 优化接地处理：在电路设计中，应保证接地系统的稳定性，采用单点接地方式，并确保接地电阻足够小。此外，可以采用屏蔽技术，将 MOS 管隔离于干扰源之外，减小电磁干扰对栅极电压的影响。
