当我们使用 MOS 管时，有一个现象常常会让我们头疼，那就是米勒效应。

首先，让我们先回顾一下 MOS 管的开通过程。

MOS 管的开启过程可以分为三个阶段：截止区、导通区、饱和区。

在截止区，MOS 管的栅源电压为零，此时 MOS 管处于关断状态。随着栅源电压的增加，当栅源电压达到门极开启电压（Vg(th)）时，MOS 管进入导通区。

在导通区，MOS 管的栅源电压继续增加，直到达到饱和电压（Vs(th)），此时 MOS 管进入饱和区。

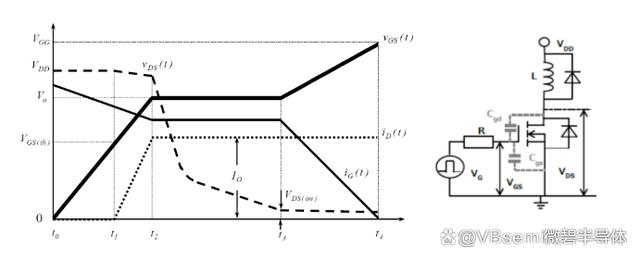

然而，在实际应用中，当我们给 MOS 管的栅极施加电压时，会发现一个有趣的现象：在栅源电压达到门极开启电压之后，MOS 管的导通电流并不会立即增加，而是出现了一个平台期。

在这个平台期，MOS 管的导通电流保持不变，仿佛被卡住了。（由于输入电容的存在，使得栅源电压（Vgs）上升的速度受到限制，从而导致 MOS 管不能立即进入导通状态）这个现象，就是我们今天要讲的米勒效应。

那么，米勒效应是如何形成的呢？

这还要从 MOS 管的结构说起。

MOS 管由 n 型或 p 型半导体制成，其中包含两个电极：源极和漏极，以及一个栅极。

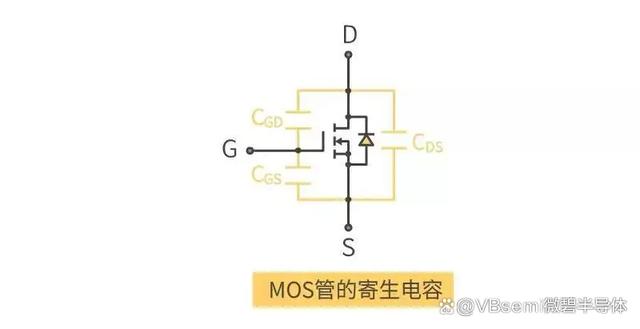

在 MOS 管工作过程中，栅极和源极之间会形成一个电容，我们称之为米勒电容（Cgd）。

当栅源电压增加时，栅极的充电电流必须先给米勒电容充电，使米勒电容充满电后，栅极的充电电流才能继续增加，进而使 MOS 管的导通电流增加。

米勒效应虽然给我们带来了一些困扰，但是也有应对的方法:

我们可以通过减小米勒电容、增大驱动电流、优化驱动电路等方法来减轻米勒效应的影响。

让我们从一个简单的模型说起。假设我们有一个 MOS 管，它的输入电容为 Cgs，当栅源电压（Vgs）上升时，这个电容会开始充电。在充电的过程中，Vgs 上升的速度会逐渐减慢，因为电容的充电速度是有限的。当 Vgs 上升到一定程度时，MOS 管才会进入导通状态。

这样一来，MOS 管就能更好地为我们服务，为我们的生活带来更多的便利。

总之，MOS 管的开通过程和米勒效应是一个复杂而有趣的过程。

通过了解这个过程，我们可以更好地掌握 MOS 管的工作原理，为我们的电子设计提供更多的思路和灵感。希望这篇文章能为大家带来一些帮助，让我们共同探索电子世界的奥秘！
