MOS管是一种常见的场效应管，其栅极电压的大小对其工作状态有着重要的影响。在工程实践中，有一些应用需要将MOS管的栅极电压加到较高的电压，比如15V。那么，什么样的MOS管栅极能承受15V电压呢？本文将围绕这个问题展开讨论，并提出使用微碧半导体（VBsemi）的MOS管的建议。

首先，我们需要了解MOS管的结构和工作原理。MOS管由源极、漏极和栅极组成，其中栅极与漏极之间的电场通过栅极电压控制漏极电流。在正常工作状态下，MOS管的栅极电压通常在几伏到十几伏之间，而栅极最大可承受的电压取决于其制造工艺和结构。

一般来说，MOS管的栅极最大可承受的电压是其工作电压的两倍左右。例如，如果MOS管的工作电压为12V，那么其栅极最大可承受的电压应该在24V左右。但是，这只是一个大致的估计值，具体取决于MOS管的具体型号和制造工艺。因此，如果需要将MOS管的栅极电压加到15V，应该选择栅极最大可承受电压大于15V的MOS管。

在市场上，有许多品牌的MOS管可供选择。在这里，我们推荐使用微碧半导体（VBsemi）的MOS管。微碧半导体成立于2003年，是一家专业从事MOS管、IGBT等半导体器件研发、生产和销售的公司。微碧半导体的产品质量可靠，性能稳定，广泛应用于电源、电机控制、照明等领域。

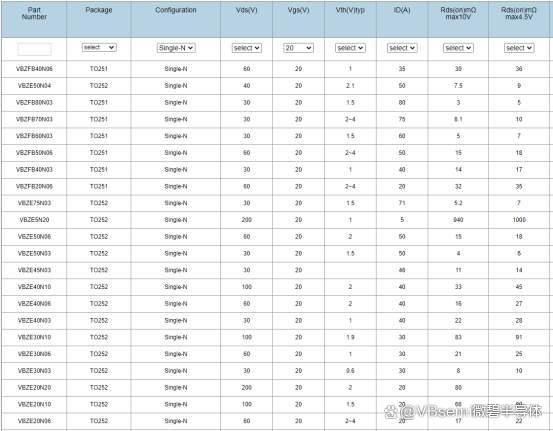

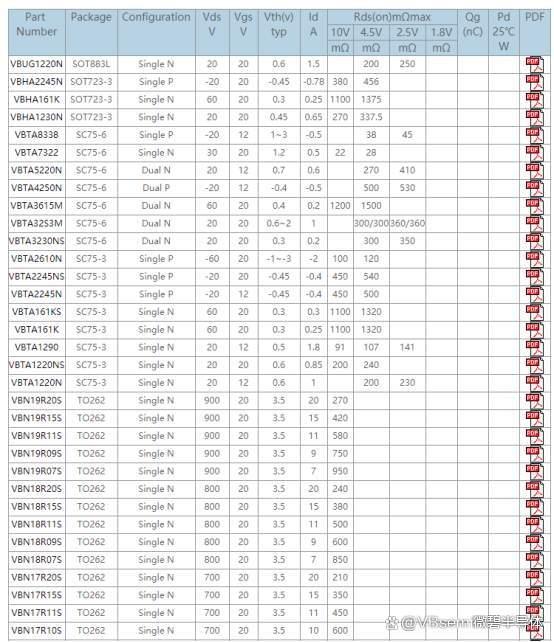

VBsemi MOS管产品线包括N沟道MOS管和P沟道MOS管，栅极最大可承受电压范围从20V到600V不等。其中，我们推荐使用微碧半导体的N沟道MOS管，因为N沟道MOS管的导通电阻较小，开关速度较快，适用于高频应用。同时，N沟道MOS管栅极最大可承受电压范围广，适合于大多数应用场景。

除了栅极最大可承受电压之外，选择MOS管还要考虑其其他特性，比如导通电阻、漏电流等。VBsemi MOS管具有低导通电阻、低漏电流、高开关速度等优点，能够满足大多数应用的需求。

综上所述，如果需要将MOS管的栅极电压加到15V，应该选择栅极最大可承受电压大于15V的MOS管。而VBsemi的N沟道MOS管具有栅极最大可承受电压范围广、导通电阻小、漏电流低、开关速度快等优点，是一种优秀的选择。在实际应用中，我们建议选择VBsemi的MOS管产品，以确保系统的稳定性和可靠性。

总之，MOS管是一种常见的场效应管，其栅极电压的大小对其工作状态有着重要的影响。选择合适的MOS管对于系统的稳定性和可靠性至关重要。VBsemi的MOS管产品具有优良的性能和稳定性，是一种值得信赖的选择。

此外，我们很高兴地宣布，微碧半导体将携带新品MOS管亮相2023慕尼黑上海电子展，展位号为7.2H-A606。届时，我们将展示最新的MOS管产品和技术，为客户提供更好的解决方案和服务。我们诚邀新老客户前来参观，了解更多关于微碧半导体MOS管产品的信息，并与我们的技术专家进行交流和沟通。我们期待您的到来，共同探讨半导体器件领域的发展趋势和未来发展方向。
