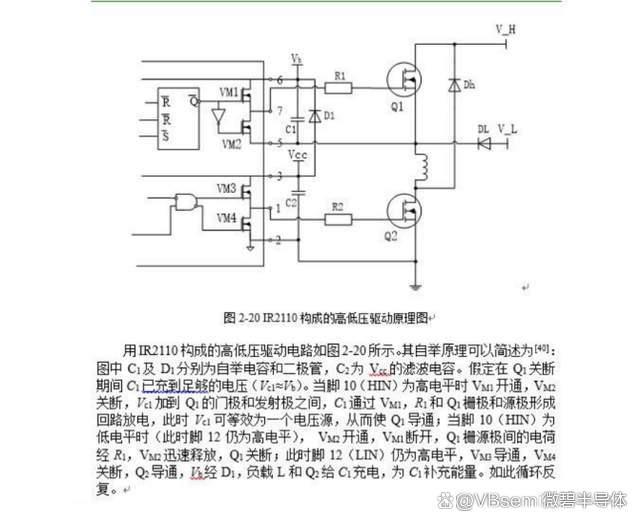

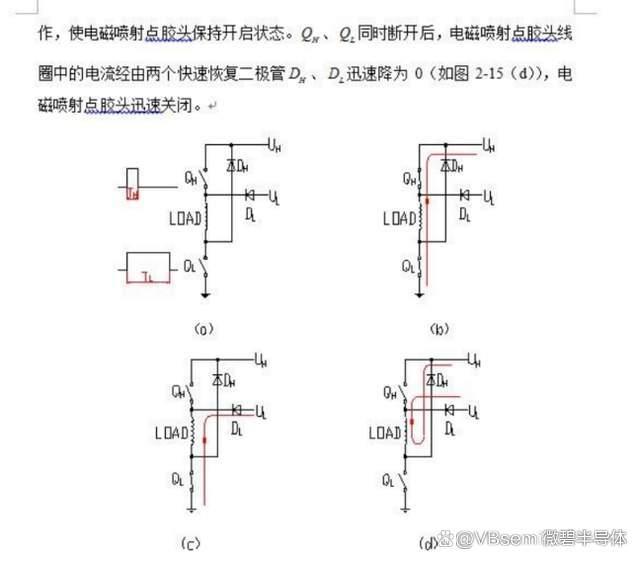

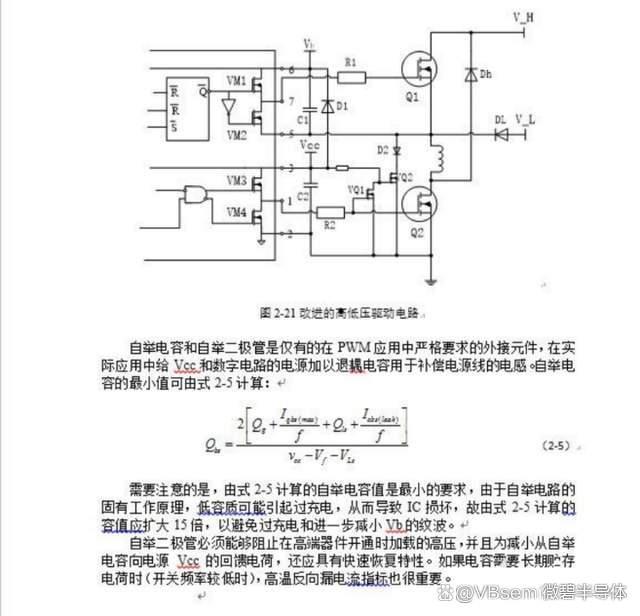

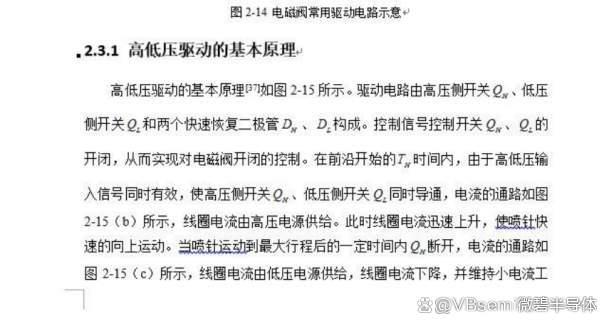

使用IR2110，自举驱动mos管的问题， 电路图和有关的说明文字如下，要做的是在IR2110的输入端，输入两个信号，输出信号时，上面那个信号自举，下面不需要自举，图片中的 VH 是等于15V，VL是等于5V，图中的mos管开启电压是４.５v。

那么本期的问题是：

1，两个输入信号的电压需要多少V？

2，图片中那个Vb和Vcc都需要多大呢？

PS：IR2110是一种高低侧驱动器，可以用于驱动MOS管或IGBT等功率器件。其中的自举电路可以提供高侧驱动器的所需电源，从而实现高侧驱动器的正常工作。具体来说，IR2110的自举电路可以通过将高侧驱动器的输出信号反向输送到一个电容器上，然后通过一个二极管将电容器的电荷转移到高侧驱动器的VCC引脚上，从而实现高侧驱动器所需的电源电压。

【上期问题解答】

问题一答案：VCC 3.3V的话。只需要换成PMOS然后做个上拉改成低电平导通即可，直接IO用开漏设计即可。

问题分析，用NMOS，管子应该接在负载与地之间，否则VGS电压无法满足饱和导通的要求。你那么接，负载上得到的电压将抵消部分VGS，导致VGS不足，自然电压不足。不过，若NMOS接在负载与地之间，如果负载与系统共地，显然，这么接是无效的，而蓝牙板显然要求与系统共地。所以，用电源控制法只能采用PMOS驱动。

问题二答案：从图示看，MOS管损坏的可能是过压击穿损坏。可以尝试在GS两端加16V稳压管，或者开关端加滤波电容。
