一、车载电源

随着社会生活水平的提高，我们对汽车的要求已经从简单的代步工具转化为了集娱乐、生活、办公等多功能的移动场所。如此对应的笔记本电脑等电子设备一定是不可或缺的。电子移动设备一般采用220V/50Hz的工频正弦交流电，车上12V/24V的直流电蓄电池是无法直接为我们的移动电子设备供电的，所以出现了车载电源转换器，即逆变电源。相较于市场较多的修正弦波逆变器，纯正弦波逆变器弥补了修正弦波逆变器连续性不好的缺点，具有安全性强，电源转化率高，控制方法简单的特点。

2020年Sun Jun Min设计了一款功率为500W，输入电压为直流20V，输出电压为交流220V/50Hz的逆变电源。经实验样机测试，其效率约为88%，具有噪声小、安全可靠等特点。

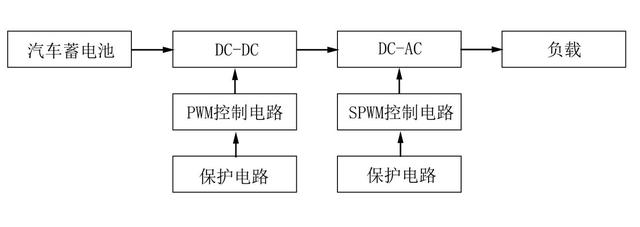

【逆变电路总体结构设计框图】

二、整体电路

主要参数

DC-DC升压电路+控制电路（推挽式）：

1. 蓄电池：VARTA 6-QW-6(580)-L

2. MOS管：VD>30V

3. 整流二极管：DSEI30

4. 主控芯片：TL494

DC-AC逆变电路+控制电路（全桥式）：

1. MOS管：VD=600V，ID=10A

2. 滤波电容：2.25μf/2.4mH

3. 主控芯片：TDS2285

4. 20M无源晶振

5. 整流器1N4007

6. 磁芯：EE55

7. 光耦：TLP250

DC-DC升压电路

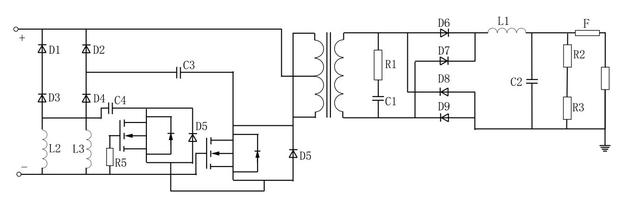

【DC-DC升压主电路图】

DC-DC高频升压部分采用推挽式拓扑结构。在DC-DC升压电路中，选用MOSFET作为开关器件，场效应管所需承受的最大电压约为30V，选型时MOS管的最大耐受电压应留有余量。此处可以选择VBsemi微碧半导体的NMOS VBM1606，VD=60V，ID=120A，拥有极低的导通电阻Rds（on）=5mΩ。

可选用的MOS管型号：

①VBM1606

②VBL1615A

③VBL1105

④VBM1607V3

⑤VBL1806

【适用的VBsemi MOS管参数】

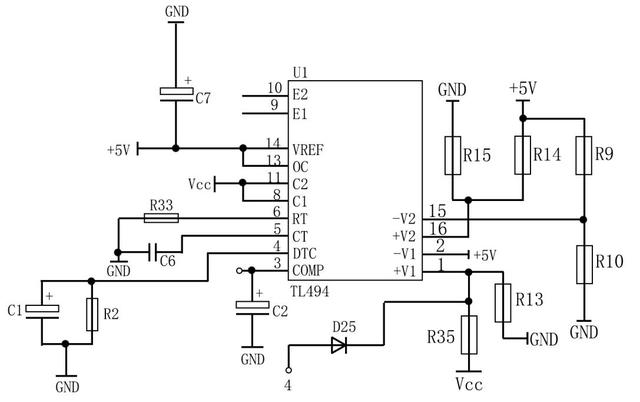

【DC-DC PWM驱动电路】

DC-DC升压控制电路采用PWM脉冲宽度调制技术，选用TL494做为主控芯片，其内部包含全部的脉冲宽度调制控制电路，是个集成了开关电源控制所需全部模块的芯片。

DC-AC逆变电路

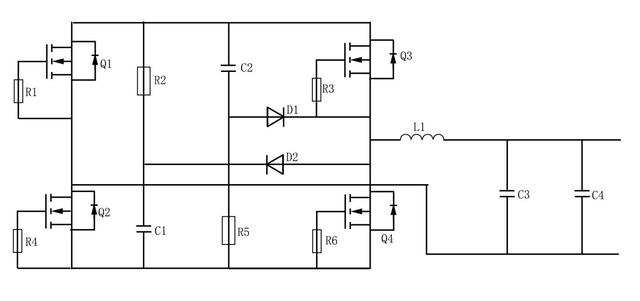

【DC-AC逆变电路原理图】

DC-AC逆变电路的主回路采用的是全桥式结构，和开关管并联的二极管起到保护作用。MOS管此处可选用VBsemi微碧半导体的VBP16R20S，VD=600V，ID=20A，Rds（on）=190mΩ。

可选用的MOS管：

①VBP16R20S

②VBE16R10S

③VBL16R11S

④VBMB16R15S

⑤VBM16036N

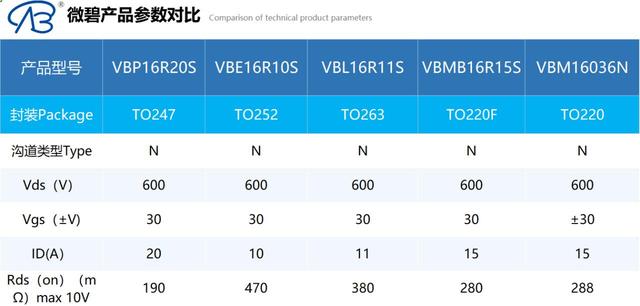

【适用的VBsemi微碧MOS管参数】

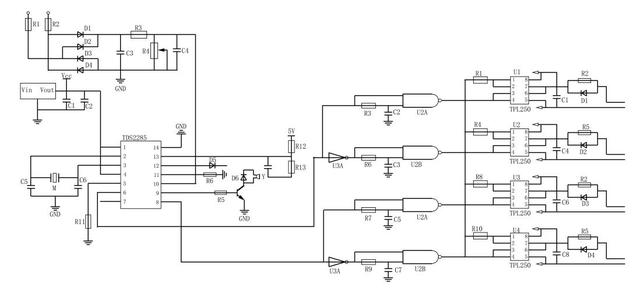

【DC-AC SPWM驱动电路】

逆变部分的控制电路采用TDS2285作为主控芯片，并采用了光耦芯片TLP250，增加了硬件电路的可靠性。

保护电路设计

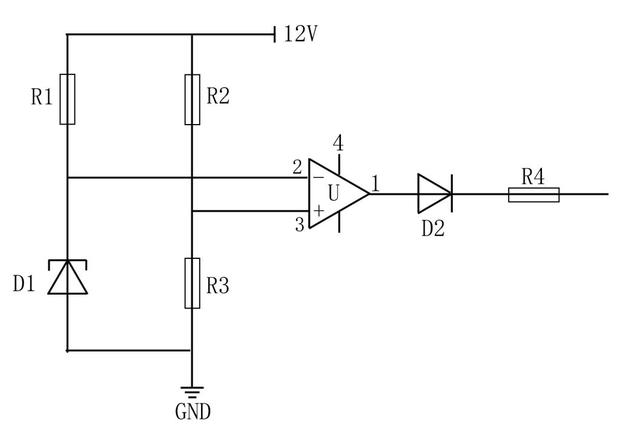

为了保证电源的可靠性，其保护电路由输入防反接保护电路、输入过压保护电路和欠压保护电路组成。

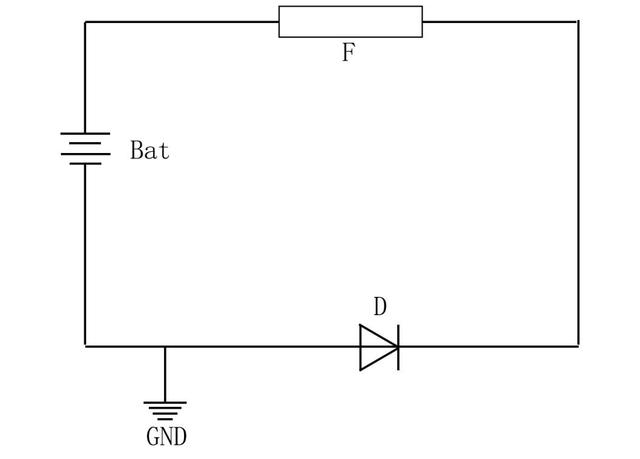

【输入反接保护电路】

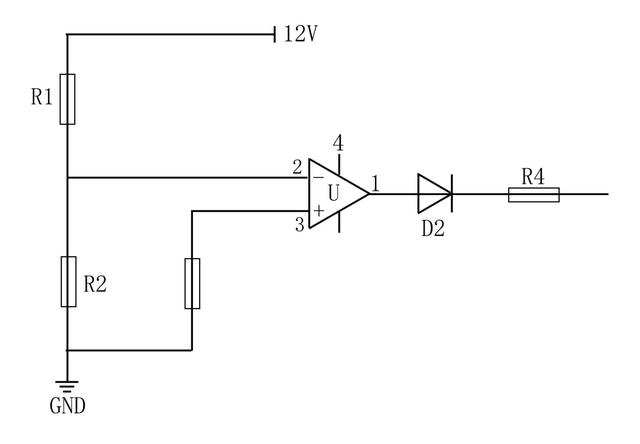

【输入欠压保护】
