为什么LDO在上电时会出现一个短时间的电压过冲？

 一、过冲现象的核心原因

LDO的核心是负反馈调节电路，当遇到电压高于设定值进行降压，低于设定值进行电压补偿以达到稳压目的。

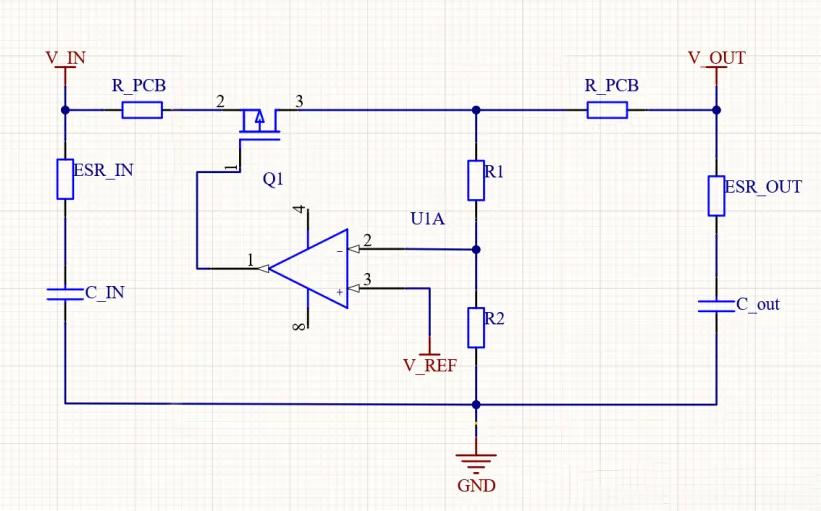

 我们来通过实际应用中LDO的等效电路分析：

输出端电容（C_OUT）上电瞬间电容视为短路（两端电压为 0V）。若ESR过小，则V_OUT端瞬时电压也被拉低至0V，这时LDO内部负反馈电路会有一个大幅度的电压补偿，使V_OUT瞬间升高，此时V_DS（mos管漏源电压）很小，因为V_OUT = V_IN - V_DS。

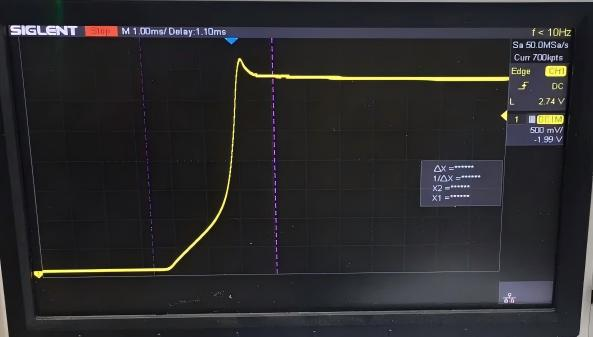

但是电容C_OUT充电时间很短，充满电之后，V_OUT变为3.3V，而这时由于反馈回路需要响应时间，MOS 管无法及时增大 V_DS 进行调节，导致 V_OUT 在补偿惯性下继续升高，形成短时过冲（超过 3.3V）。

二、解决方法

传统 “加大输出电容” 的方案存在缺陷：虽能延长充电时间，但充电完成后易引发电压抖动，但并非最优解。

我们可以适当提高输出电容的 ESR

通过串联小电阻（如 2.7Ω）增加 ESR_OUT，避免上电瞬间 V_OUT 被过度拉低，减少负反馈电路的补偿幅度，从源头缓解过冲。

也可以优化选型

部分品牌的 LDO 因设计未覆盖极端工况，过冲问题较普遍。建议选型时通过实测验证，优先选择针对瞬态响应优化的型号，避免因过冲损坏后端敏感元器件（如芯片、传感器等）。

总结

LDO 上电过冲的本质是ESR 过小导致的反馈调节失衡，通过合理调整输出电容的 ESR 或选择适配型号，可有效解决这一问题，保障电路在瞬态和稳态下的稳定性。
