三极管与射频MOS管的恒流电路如何实现恒流?
时间:2025-07-23
浏览次数:9999
返回上级页面

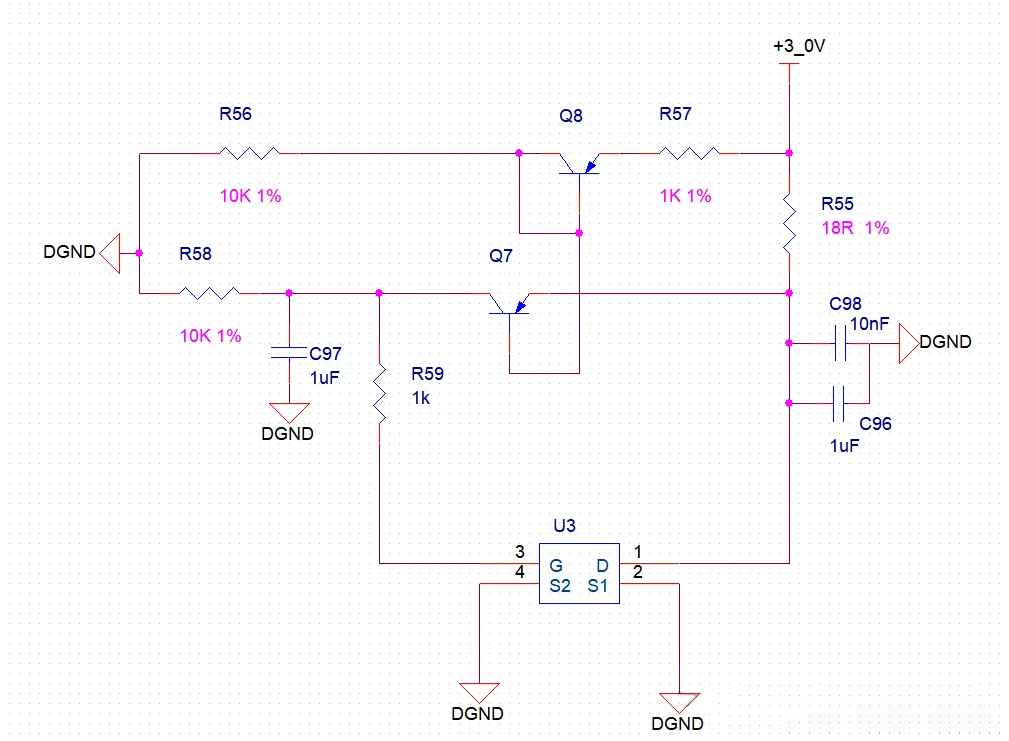

这个恒流电路由两个 PNP 三极管、四个电阻(R55R56R57R58)组成,还有三个电容(C96C97C98)用于射频去耦,电阻 R59 起限流作用,U3 是增强型射频 MOS 管。




先看 Q8R57R56 组成的回路,假设三极管 BE 极压降 0.8V,且Q7 基极电流可忽略,能得到公式 10000i + 0.8 = 3 - 1000i,算出 Q8 射极电流 i 0.0002AQ8 基极电压 2V

再看 Q7R55U3R59R58 组成的回路,已知 Q7 基极电压 2VBE 极压降 0.8V,所以 Q7 射极电压 2.8V,流经 R55 的电流是 0.0111A

由于 R58 是大电阻,流经 R55 的电流大部分流向 U3 漏极,就算Q7集电极电压等于射极电压,流经 Q7 的最大电流也只有 0.00028A

电路能恒流,主要是 Q8R57R56 组成的回路把 Q7 基极电压钳位稳定了。

U3 栅极经 R59 Q7 集电极,取 R58 两端电压;其值由 R55Q7R58U3 回路的电流分配平衡决定,随 MOS 管不同在 0~2.8V 间变化。
