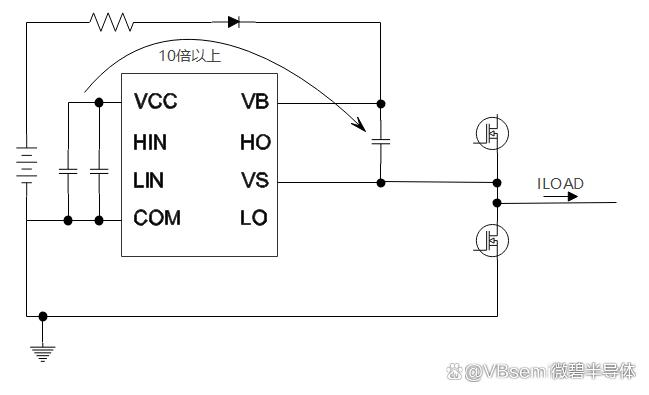

在无刷电机 24-60V 的应用环境中，驱动电源多采用 BUCK 电路降压至 10-15V。由于电源通常远离驱动电路，旁路电容需同时承担滤波和供电功能，其容值应至少为自举电容的 10 倍，以防止 VCC 电压突变。

PCB 设计时，旁路电容应靠近 VCC 与 COM 端，并将贴片电容与电解电容并联，以降低等效串联电阻（ESR）。此外，BUCK 电路输出端需额外配置滤波电容，确保供电稳定。

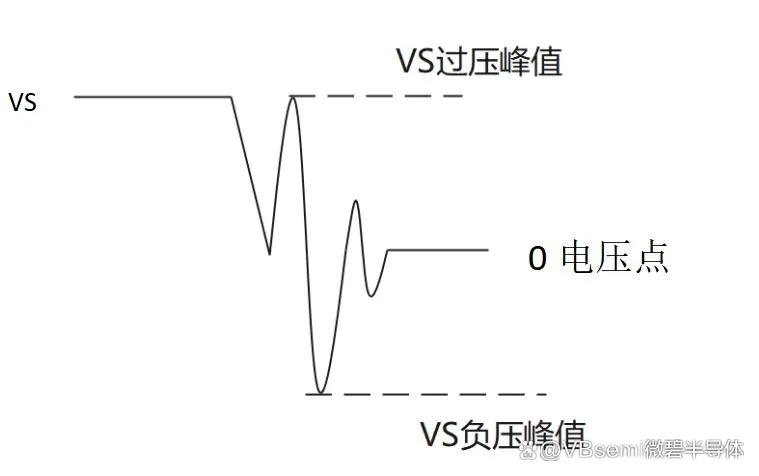

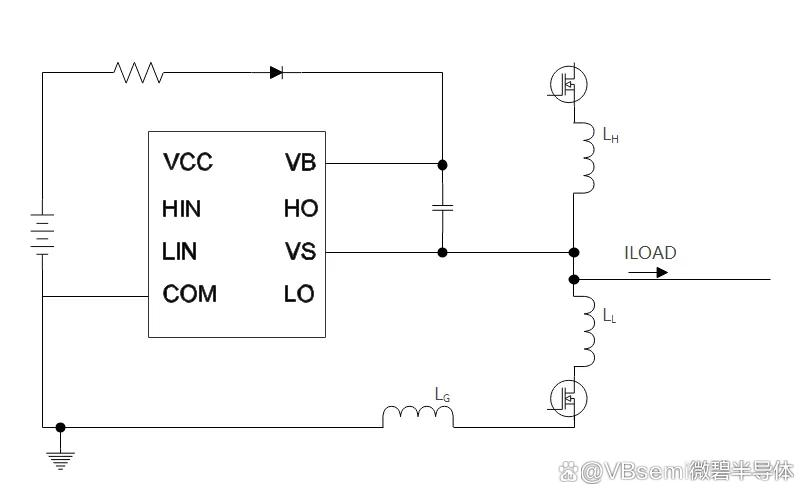

而功率 MOSFET 部分的电路由于存在较大电流变化率（di/dt），线路上的寄生电感容易引发高频振荡（如图 2所示）。这种振荡不仅会干扰 VS 和 COM 端口的信号，还可能在 VS 端口产生正负尖峰电压（如图3 所示），严重时甚至会损坏驱动芯片。

为抑制这类寄生效应带来的干扰，可采取以下措施：

一方面，适当增加栅极驱动电阻可以降低 MOSFET 的开关速度，从而减小 di/dt，缓解振荡问题；

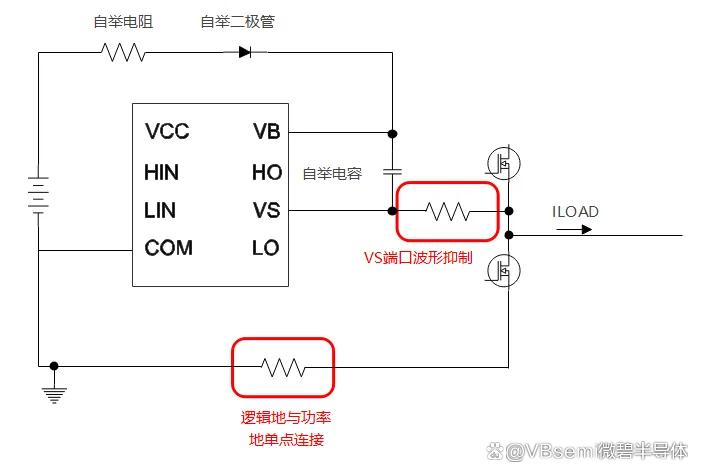

另一方面，针对 VS 端口的高频振荡，可在 VS 端口设置 1 - 20Ω 的电阻进行抑制；

而对于 COM 端口，则建议采用单点接地策略，即通过一段短而粗的铜箔将其连接到功率地上，以避免地回路干扰。
