BUCK电路的基本拓扑

BUCK 电路通过开关管导通（电感储能）、关断（电感续流）及自由轮振荡阶段的循环，利用 PWM 控制器调节占空比实现输出电压稳定调节。

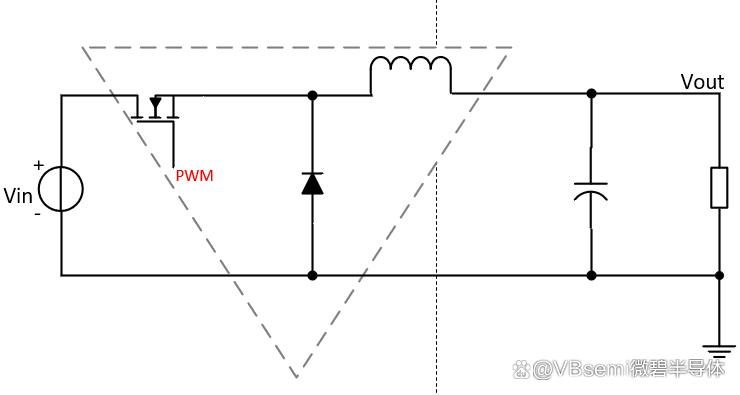

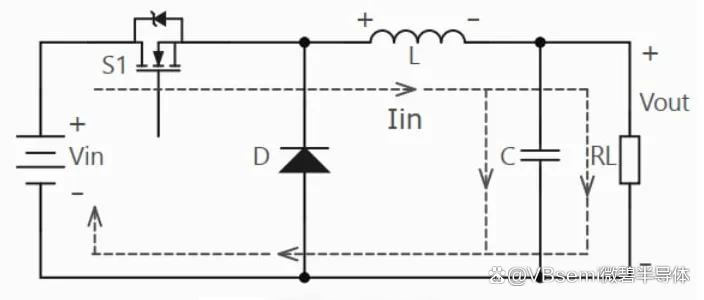

S1闭合

当开关管S1闭合时，电感L被充磁储能，流经电感的电流线性增加，同时给电容C充电，给负载RL提供能量，此时Vout电压缓慢上升，若S1一直闭合则最终Vout会近似等于Vin电压（S1有耗损压降）；

S1断开

当开关管S1关断时，储能电感L通过续流二极管D放电，电感电流IL线性减少，输出电压Vout靠输出电容C放电Ic以及减小的电感电流IL维持缓慢下降，若S1一直保持关断，则Vout会最终降至0V；

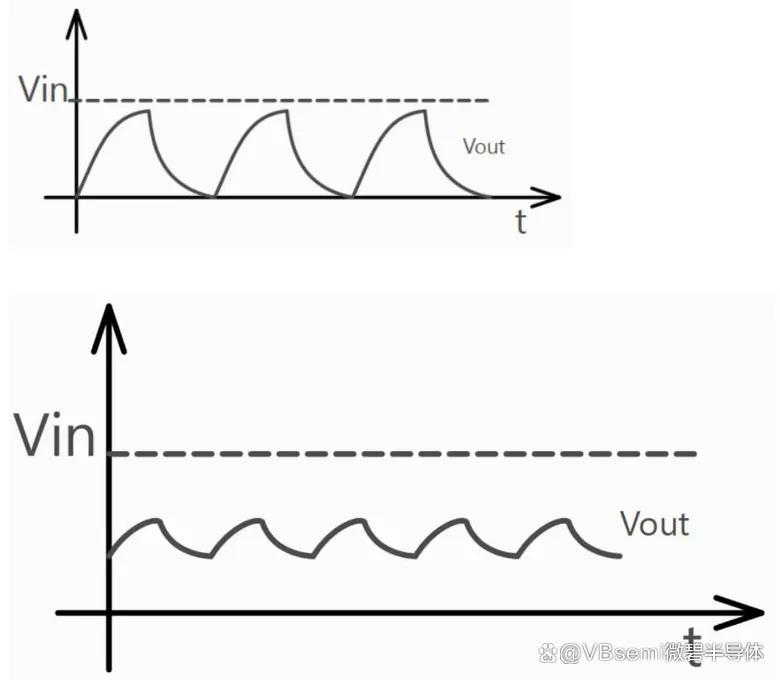

按上述描述，Buck输出电压Vout曲线近似如下图1所示：

由此可知，通过控制开关管S1开启关断的占空比，可以控制输出电压Vout的大小。

一般DCDC 集成芯片通过分压电阻采样输出电压至反馈端，与基准电压经运放比较后生成 PWM 信号驱动功率管，实现电压闭环控制。
