今天给大家分享一个基于 PMOS 管的一键开关机电路

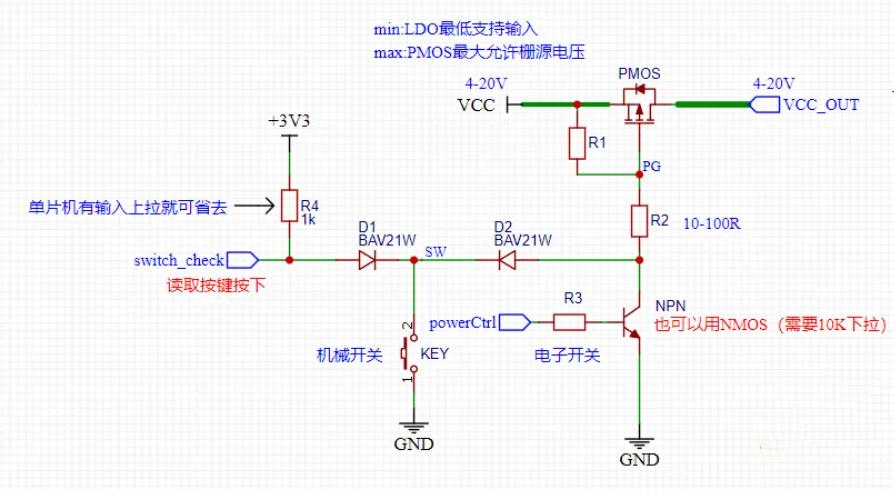

开关机功能实现原理

开机：按下开关瞬间，PMOS 栅极被拉低，PMOS 导通，电源通过 PMOS 给后级电路供电实现开机。若在 3 秒内松手，由于程序控制，电路会自动关机；而若按住 3 秒后，单片机将 PowerCtrl 置为高电平，拉低 PMOS 栅极，使 PMOS 保持导通，此时松手可保持开机状态，指示灯亮。

关机：开机后按住开关 3 秒，单片机将 PowerCtrl 置为低电平，放开 PMOS 栅极，PMOS 截止，切断电源，灭灯，程序停止运行，此时松手实现真正关机，且几乎 0 漏电流。

二极管 D1 和 D2 的作用

D1 的作用：某些单片机的 GPIO 默认不是高阻态，当 PMOS 栅极通过开关接地时，可能会有电流通过 GPIO 流出，设置 D1 可以防止这种漏电流，保证 PMOS 栅极电位稳定，避免误触发。

D2 的作用：当 PG 为低电平时，NPN 三极管导通，若没有 D2，NPN 的 Vce 可能拉低 switch_check。D2 阻止电流经 NPN 到地，机械开关断开时，单片机通过上拉电阻读 3.3V 高电平，仅按键按下时switch_check 被拉低，实现按键状态准确检测。

输入电压 MAX 与 PMOS 的 Vds 关系

在控制好 R1 和 R2 分压比的前提下，输入电压 MAX 主要受 PMOS 的 Vds 限制。因为 PMOS 导通时，其源极接输入电源，漏极接后级电路，若输入电压过高，超过 PMOS 的 Vds 耐压值，可能会导致 PMOS 损坏，所以需要根据 PMOS 的 Vds 参数来选择合适的输入电压范围，以确保电路安全稳定运行。
