在电源输入端常需防反接电路，常见方案有串联肖特基二极管或使用 PMOS 或 NMOS 管。

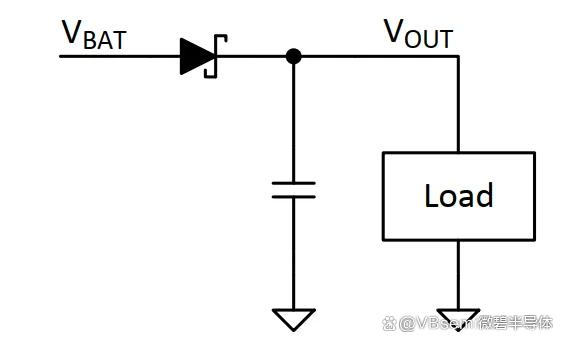

（一）使用肖特基二极管

正确接入电源时，电流正向流过二极管；电源接反时，二极管反向偏置阻断电流，保护负载。若 12V 输入突变为 - 20V，输出因大容量电容维持稳定，可短时间为负载供电。

使用二极管虽电路简单、能始终阻断反向电流，但存在正向损耗大、高温时漏电流增大、启动浪涌易超额定值等问题。

（二）使用MOS管

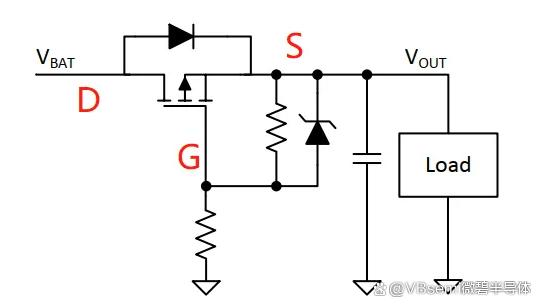

为降低二极管正向压降，可采用 PMOS 管替代肖特基二极管作电源防反接电路。

正常供电时，PMOS 管体二极管短暂导通，待栅极电压低于源极电压后，PMOS 管导通；电源极性反接时，栅极电压变正，PMOS 管关断，保护后级电路。其优势在于功耗低，但无法阻断反向电流，会导致保持电容放电（因 PMOS 管在电源电压接近阈值电压 Vth 才关断，电容会反向给电源充电，造成输出电压骤降）

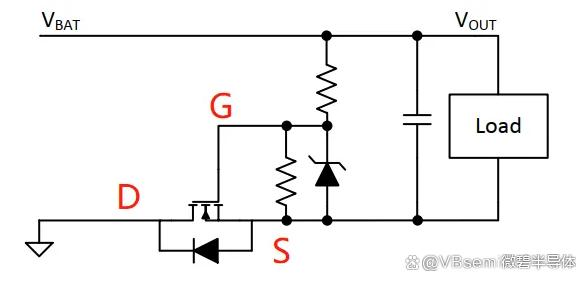

NMOS 管原理与 PMOS 类似。但还要需注意，因 MOS 管栅源（GS）电压不能超 20V，在 24V、36V 等高压电源系统中，需加稳压二极管保护，防止 MOS 管损坏。

（三）两种电路对比

输入短路时，肖特基二极管迅速反向偏置，阻断反向电流，输出保持电容维持负载供电，输入恢复后继续由二极管供电；而 PMOS 管在栅源电压超 Vth 时关断，因无反向电流阻断能力，输出电压会大幅下降 。
