MOS管的驱动好不好，从波形就可以看出来。

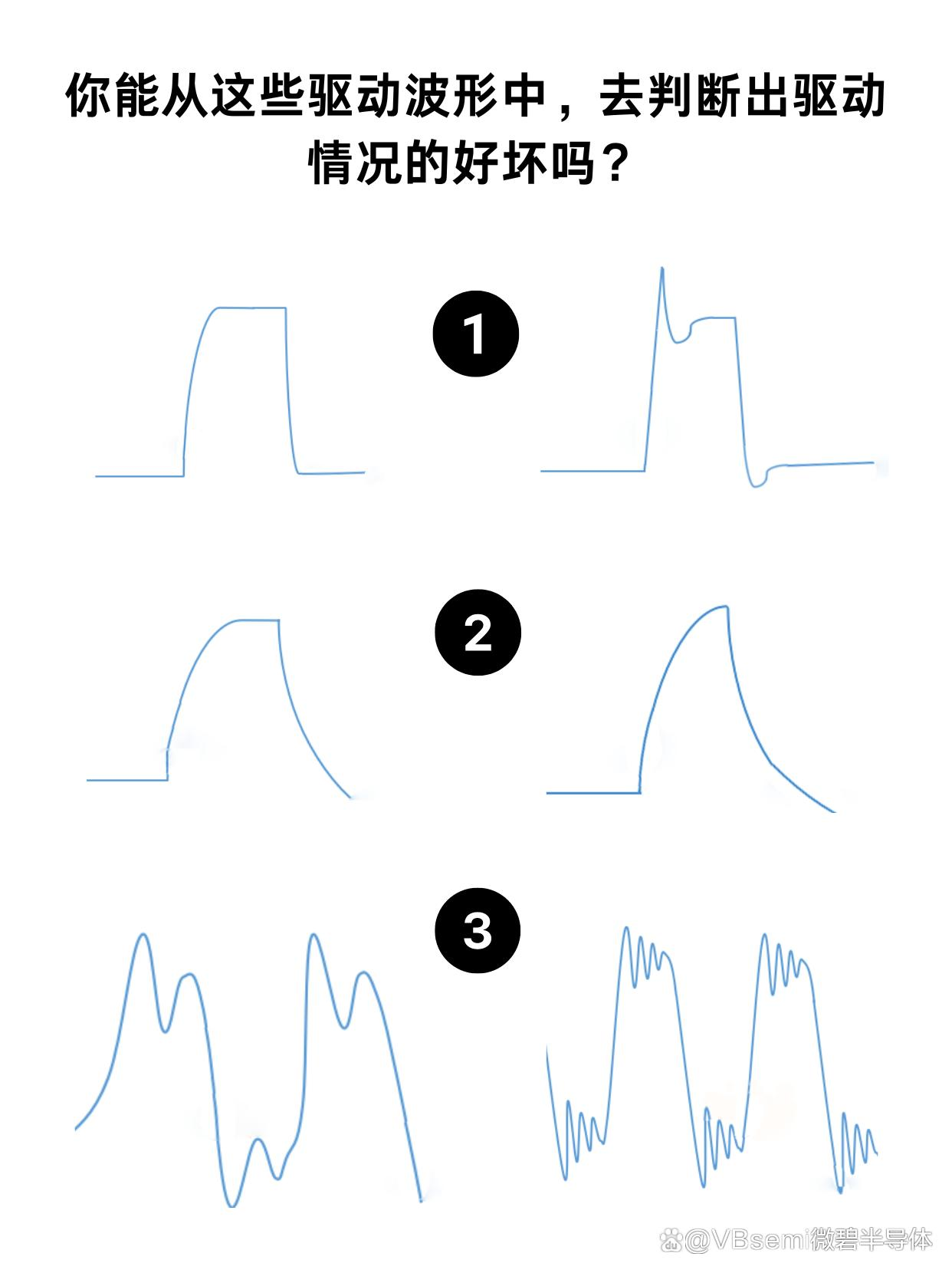

以上这些都是MOS管驱动中常见的波形。

①　第一行两个都是方波，可以看出上升沿一个比较平整，一个比较陡峭。

通常，MOS管是慢开快关。正常波形是比较平整的，上升沿相对下降沿较缓。

而第二个方波则相反，它的开关速度比较快，管子略微振荡。

解决方案：适当加大栅极驱动电阻

②　第二行这种类似三角的波形，上升沿和下降沿都非常缓慢，通常是由驱动芯片的驱动能力不足引起的。

解决方案：更换驱动能力较强的驱动芯片

③　第三行这两种就属于高频振铃了，MOS管振荡现象严重，很大部分时间工作在线性区，损耗较大，容易导致管子发热烧毁。

解决方案：重新画板子
