如何利用PMOS做一个防倒灌电路？

增加一个控制I/O口控制开通，可以在主动关断时防止倒灌。

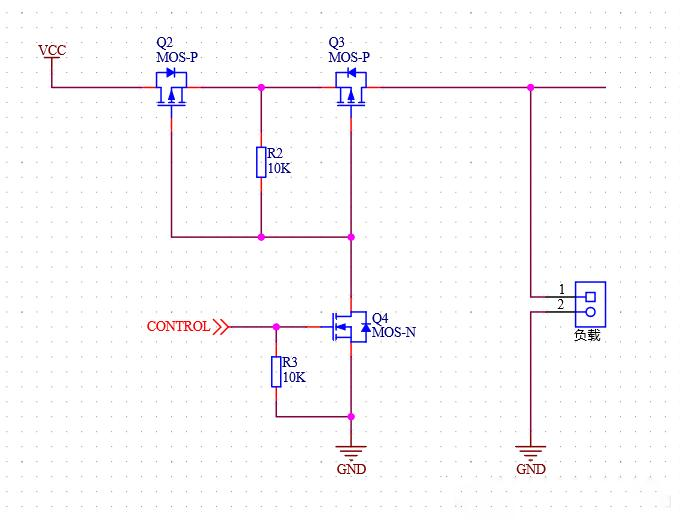

比如这个电路，就是一个双向开关，它可以完全控制开通/关断。

来看看它是如何工作的：

当控制电平为高电平时，Q4的NMOS开通，Q2、Q3的G极电位被拉低到0V。

Q2的体二极管导通，Q2的S极电平为VCC-0.7V，此时G极的电平为0，Q2完全导通。

在这里Q3的S极和Q2的S极相连，电位相同，均为VCC。

此时的G极电平为0，满足开通条件，Q3也完全导通，VCC向负载正常供电。

反过来，如果VCC=0，负载是电压源，也一样可以导通，只不过换成了Q3的体二极管先导通，再轮到Q2。

控制电平为低，电路就会完全关断：

控制电平为低，Q2、Q3会被关断，R2持续上拉，保持Vgs=0，两个PMOS处于完全关断状态。

不过这个电路也存在一个缺点，那就是需要的元件有点多，需要串联两个PMOS，会影响负载的效率和成本。
