MOS管的两大作用：隔离作用（2）

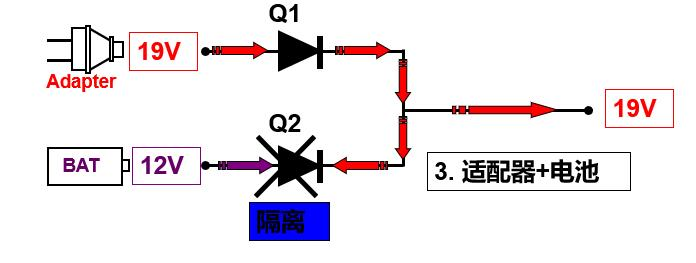

加入一个二极管，电流可以从A流向B，但不能从B流向A。

将二极管换成MOS管也可以得到同样的效果，这就是MOS管的隔离作用。

隔离作用也就是实现电路的单向导通。

为什么要用MOS管代替二极管？归根到底还是压降问题。

二极管导通时会产生压降，MOS管做隔离时，在正向导通时，控制极加入合适的电压，让MOS管饱和导通，电流几乎不会产生压降。

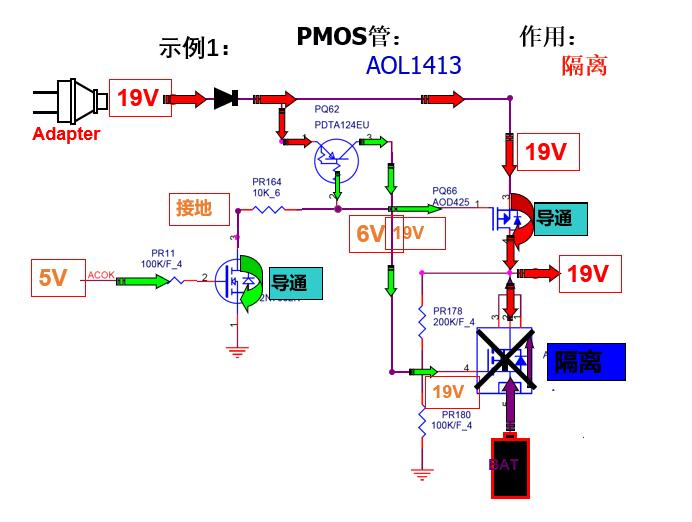

当我们在使用笔记本电脑时，会同时插上适配器和电池，在遇到电网断电时，笔记本会自动切换到电池12V供电，适配器不再供电。

这时如果没有Q1的隔离，12V的电压会直接进入适配器内部的输出电路，烧毁适配器。

当MOS管作隔离时，寄生二极管的方向一定是和主板要实现的单向导通方向一致。

以上就是关于MOS管的隔离作用。
