为什么开关电源需要“死区时间”？

之前我们讲过Buck电路，分为同步和不同步。

但同步电路中是需要一个死区时间的，这是为什么？

我们知道非同步有续流二极管，同步是用一个开关管代替，也就是两个开关控制。

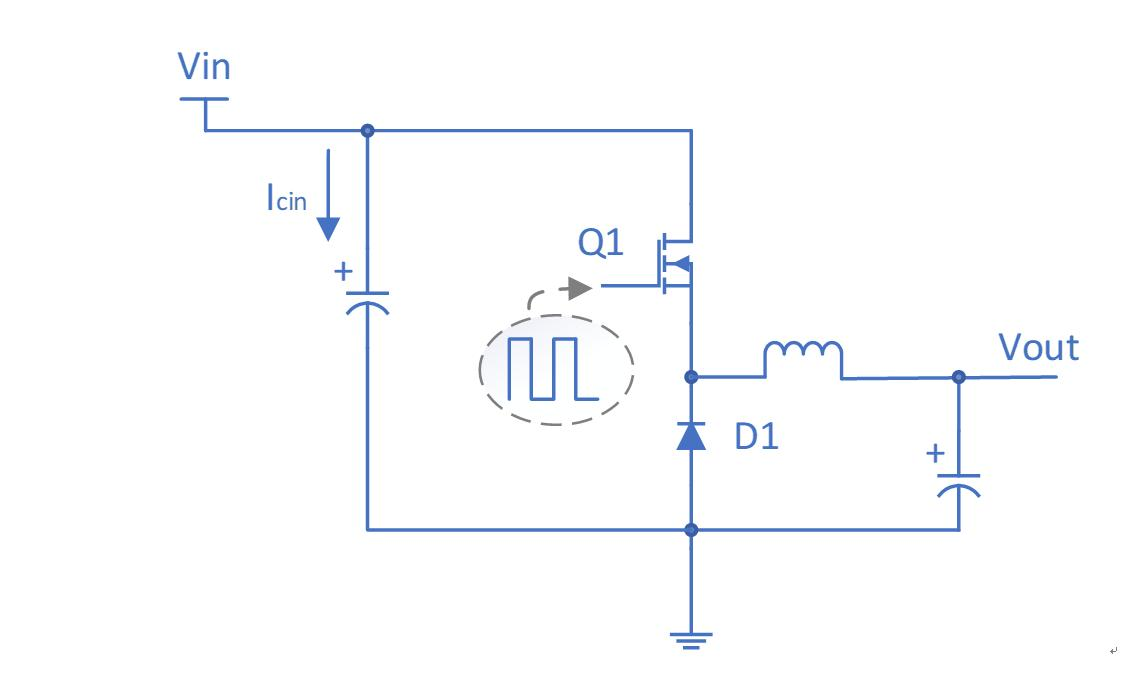

非同步Buck变化电路

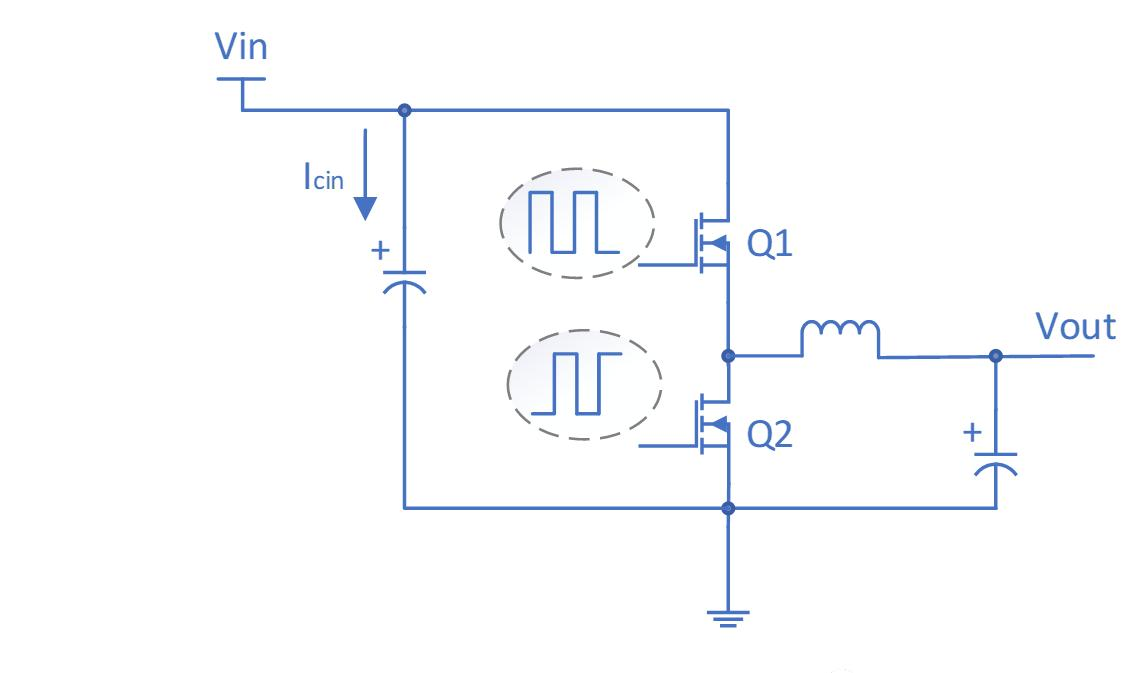

同步Buck变换电路

要注意的是，两个开关管会存在同时打开的风险，电流会直接从Vin流经两个开关管，与地短路，出现烧管的情况。

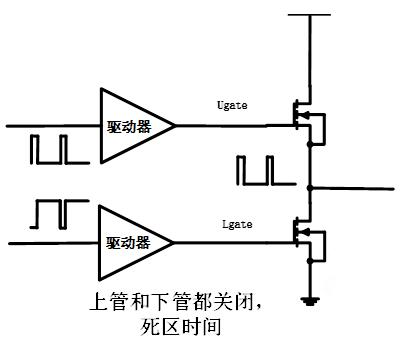

所以需要利用“死区时间”，也就是让两个MOS管都不导通，并且让下管的体二极管进行续流，实现输出电流的回路。

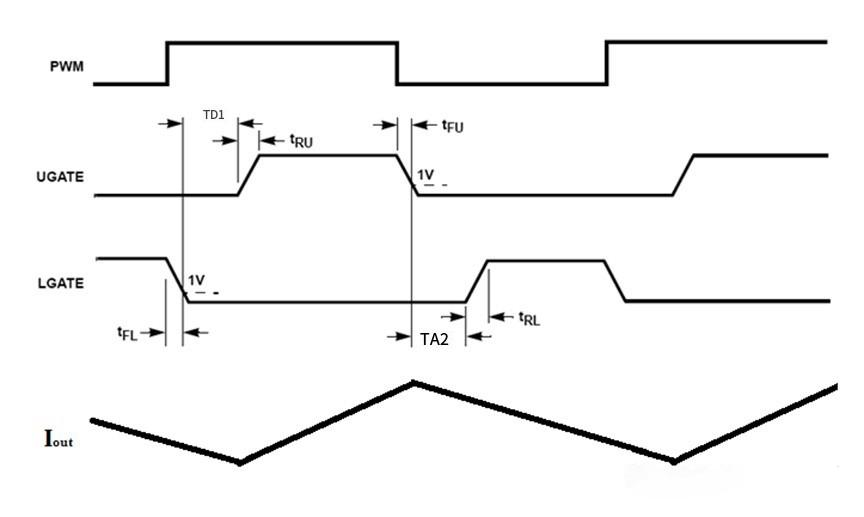

在这个开关的过程中，有两个阶段经历死区时间。

第一个阶段是，上管和下管都关闭，当下管刚关闭，上管还没打开时，在这之前的电流一直在下降，电流最小为；

当上管打开后，上管关闭，在这时电流一直增大，电流最大为。当上管关闭以后上管和下管都关闭，这是经历的就是第二个阶段了。

在这两个时间段内，上下管的 驱动电压UGATE和LGATE都是低电平，两个MOS管是截止状态。

要如何计算死区时间的功耗呢？

当电流从下管的体二极管通过电流，在这两个时间段内流经寄生二极管的电流乘以二极管的正向导通电压，再乘以两个死区时间，除以周期时间，就是死区时间的平均功耗了。
