背靠背串联MOS可以实现电流双向流动呢？一个MOS管呢？

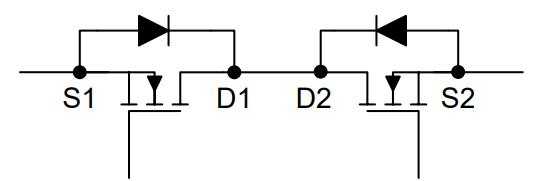

两个MOS管背靠背串联，就会组成双向开关。

双向开关

一种由MOSFET或者IGBT构建的有源器件，在上电后可以允许电流双向流动，并在断电时阻止双向电压流。它可以进行双向传导。

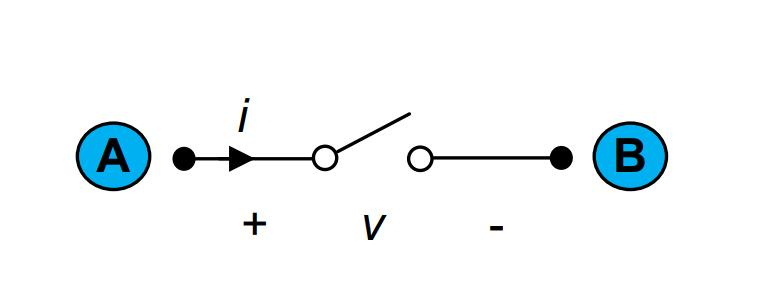

比如在这个A点开关施加正电压，B点施加负电压，电流从A流向B。但当电压极性改变，就可以让B流向A。

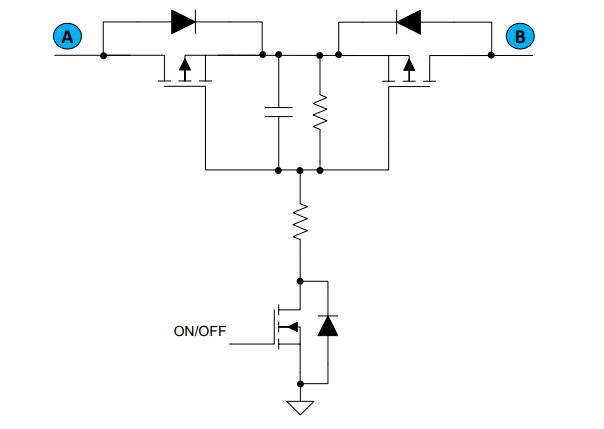

双向开关是通过将MOSFET或IGBT背靠背串联来构成的。

那它是如何实现电流双向流动的？

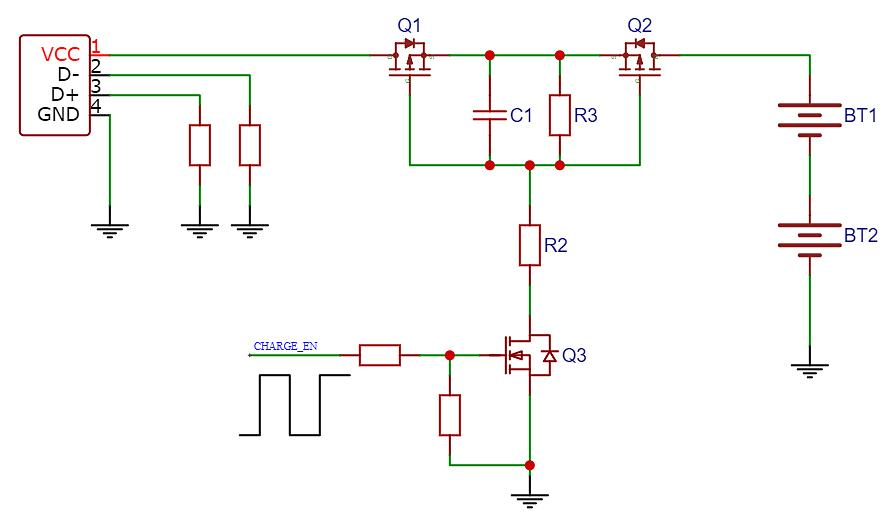

当USB给电池充电，Q3导通，USB电源通过Q1的体二极管和Q3形成通路，随后Q1和Q2导通，实现了对电池的充电。

当电池给USB外接的负载供电，Q3导通，电池电源通过Q2的体二极管和Q3形成通路，Q1、Q2导通，实现了给USB接口电路供电。

当控制Q3关断时，USB无法给电池充电，电池也没法给负载供电，这时就能实现反向电流阻，或者电流防倒灌的功能。

为什么要用背靠背串联呢？一个MOS管不可以实现吗？

如果只使用一个MOS管，当控制MOS管关断时，电池可以通过MOS管的体二极管进行放电，这时就起不到关断作用。

但是如果使用两个MOS管，当控制两个MOS管关断时，MOS的体二极管反向串联，就可以阻断电池的放电作用。
