你知道MOS管的米勒效应有其他用处吗？

还记得米勒效应是什么吗？

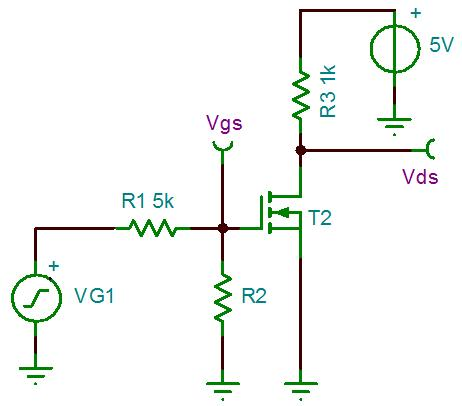

这是一个NMOS的开关电路。这里的VG1设置DC电平2V，方波（振幅2V，频率50Hz），T2的开启电压为2V，以周期T=20ms进行开启和截止状态。

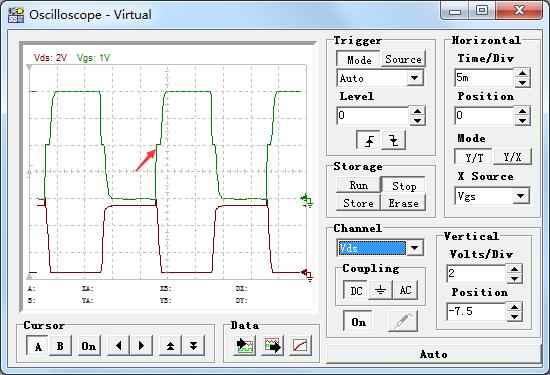

当Vgs=2V时，会出现一个小平台 ，这就是我们常提到的米勒平台了。

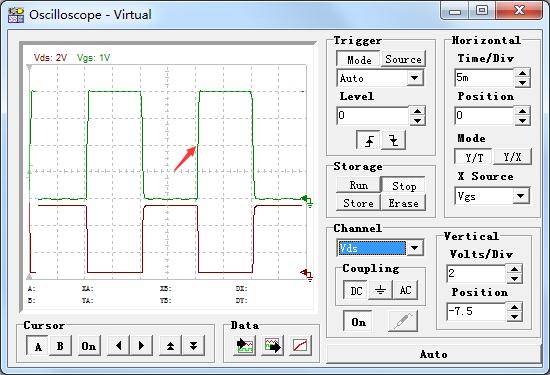

在这个电路中的电阻R1从5K改为1K，就发现这个平台变小了。

这是为什么？

米勒效应主要因为米勒电容的存在，米勒电容是MOS管制造工艺产生的，没办法避免。

那米勒效应期间产生了什么呢？为何会产生？

这就和MOS管的工作原理有关系了。

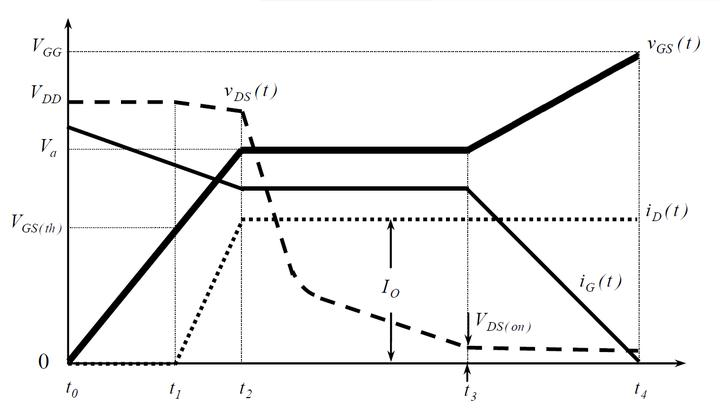

之间我们讲过MOS管的开启可以分为四个阶段（系列：从0到1搞懂MOSFET）。

一般Vgs出现米勒平台，是在t2~t3阶段：

当Vgs电压上升时，IDS电流和电感电流一样，MOS管D极电压不再被二极管DF钳位，DF处于反向截止，Vds开始下降。

此时的G极驱动电流转移到Cgd充电，Vgs就出现了米勒平台，VGs电压维持不变，Vds逐渐下降到导通压降VF。

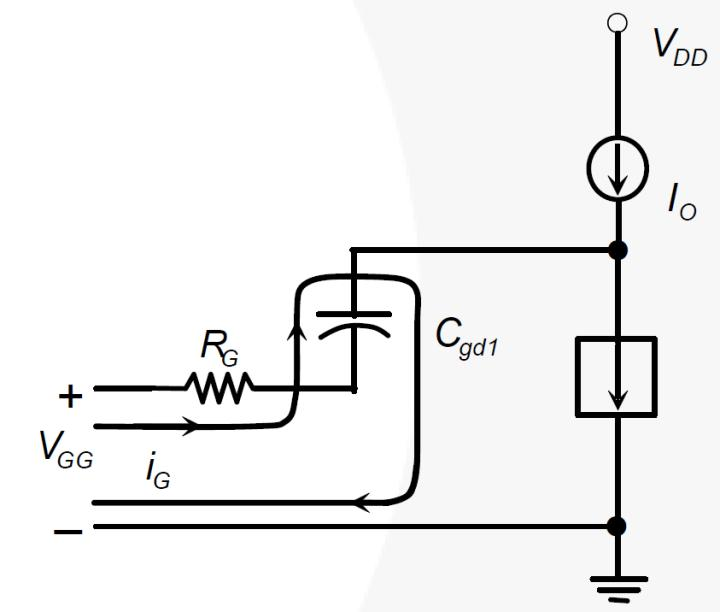

t2~t3等效电路

米勒平台会增加MOS管的导通时间，也就是我们常说的导通损耗。

通常我们会采用提高驱动电压或者减小驱动电阻的方式，来减小MOS管的米勒效应，目的是为了增大驱动电流，快速充电。

不过，米勒平台的产生也并非一无是处。

它在电源缓启动中还是有很大用处的。

由于MOS管两端的电压Vds的下降期间，可以利用MOS管做开关，做电源的缓启动，独立模块供电，大功率设备上电，都有很大的用处。
