我们知道MOS管是电压型器件，三极管是电流型器件，一般来说，MOS管驱动电压高于它的死区电压 Ugs的最小值才能导通，但是不同的MOS管这个值是不同的，通常在3—5V左右，但是这只是刚导通的状态，这个时候的电流还很小，而需要MOS管达到饱和状态的驱动电压一般要在6V~10V左右。

这里就要提到MCU了，MCU IO的输出电压一般在3.3V，这个电压可能无法打开MOS管，所以MCU不能直接控制MOS管，这时就要利用三极管了，三极管的基极电压只要高于Ube的死区电压就可以导通，硅材料 的三极管死区电压一般在0.6V。

由于三极管的带负载能力没有MOS管强，所以一般选择MCU连接三极管后，再控制MOS管来控制负载设备。

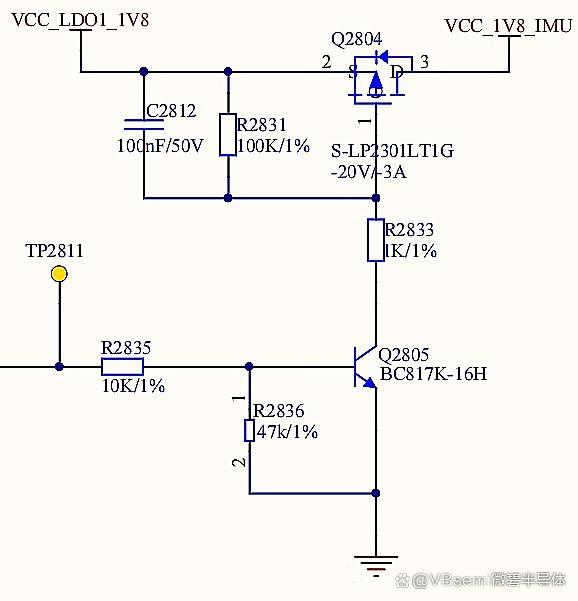

接下来看看它是怎么工作的？

当I/O为高电平时，三极管导通，MOS管栅极被拉低，1.8V电源导通；

当I/O为低电平时，三极管不导通，MOS管不导通，1.8V电源不导通。
