Buck开关电路中，通常使用NMOS来作为开关管。我们知道，相比PMOS，NMOS在导通电阻、价格方面都比较有优势。

在同步结构中，MOS管作为开关管可以有两种使用方式。

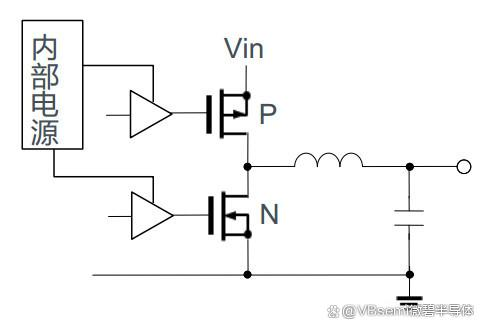

一、不需要外部自举电路：上管为PMOS 下管为NMOS

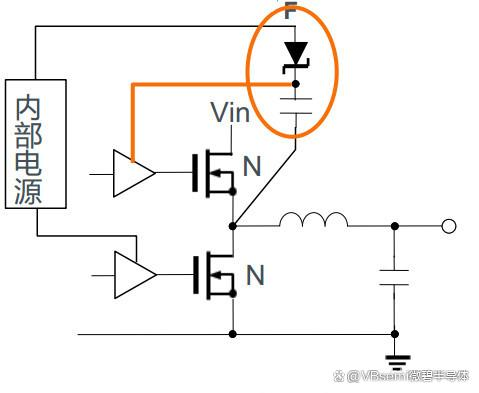

二、需要外部自举电路：上管和下管均为NMOS

为什么使用NMOS管就需要增加自举电路？

这和NMOS的导通条件有关系：栅极电压比源极电压高即导通，所以上管必须增加自举电路才能保证完全导通。

自举电路的工作原理：

当上管关断下管打开时，开关节点处的电压拉低到GND，随后内部电源通过二极管给电容充电。

当上管打开下管关断时，开关节点电压变高，二极管此时截止，自举电容充满电后开始工作。

我们知道电容两端电压不能突变，上管的栅极电压大于源极电压Vin，上管顺利导通。

注意事项：

在实际应用中，当使用自举电路时，如果占空比过大，就会出现不稳定的情况。

当占空比很大时，下管导通时间就比较短。

自举电容则在下管导通时才会进行充电，这就会导致关断时间给电容充电能力不足够驱动消耗，让Boot引脚电压持续下降。当下降到无法完全驱动上管时，上管驱动电路关闭就会出现不稳定的情况。

解决方案

1.上管使用PMOS

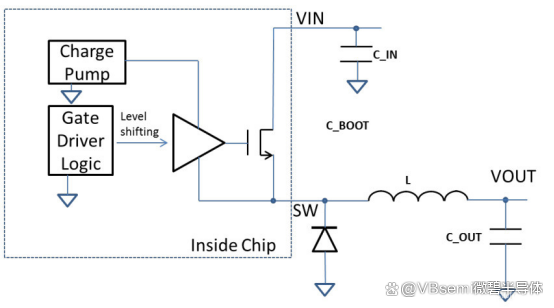

2.上管使用NMOS，但内部需要使用电荷泵电路来替代自举电容。不过这需要持续提供高于Vin的电压，实际应用起来会比较复杂，成本也会增加。
