分享一个简单的电平转换电路设计：5V与3.3V互换

将5V的电源电压，转换为3.3V，或者将3.3V转换为5V，这就是我们之前讲过的电平转换。

今天微碧分享网上看到的，一个比较简单的电平转换电路。

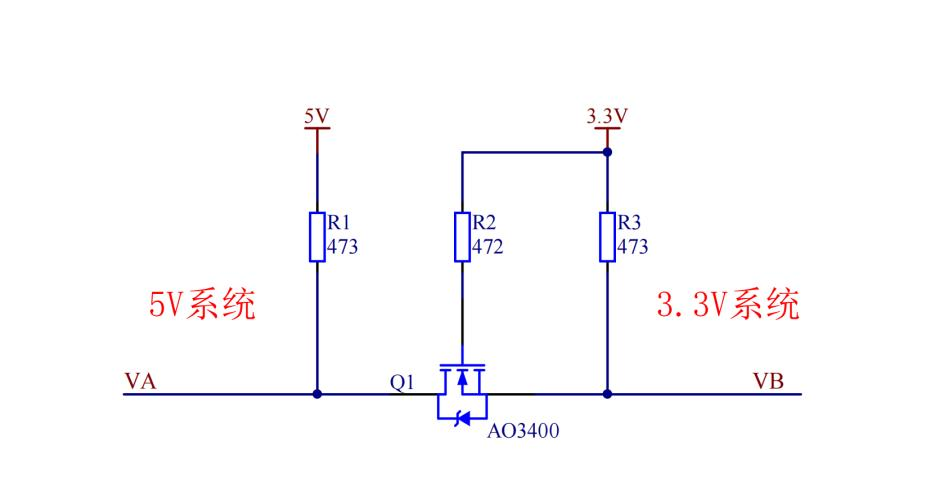

用一个MOS管连接，这是5V的单片机，这边是3.3V的PM2.5传感器。

如何用5V转换3.3V？

当单片机向右发送一个高电平，电路中的mos管栅极和源极是3.3V，也就是说VB这里接收到的电平信号是3.3V的高电平。这就实现了5V转换3.3V的功能。

那如果单片机发送的是一个0V的低电平呢？

MOS管的两端并联了一个二极管，阳极接一个上拉的3.3V电阻，阴极接到的是VA发送的0V低电平，二极管就会导通，这时VB的电压就会从3.3V拉低到只有0.7V左右，从原来的高电平变成低电平。

#高质量发展调研江西行#

接下来看如何将3.3V转换为5V？

和前面一样，当VB输出3.3V高电平，MOS管的栅极和源极都是3.3V，MOS管这时不导通，VA会得到上拉电阻（R1）的5V。实现了左边的3.3V转换成右边的5V。

当VB输出0V低电平，MOS管的栅极电压是3.3V，源极的电压就变成了0V，MOS管就会导通，VA电压会被拉低，这时VA就是一个0V的低电平，实现了左边0V转换成右边的0V。

这就是今天要分享的一个电平转换电路，利用一个MOS管和三个上拉电阻就可以简单完成。
