Buck电路电磁干扰的五种解决方案

你知道开关电源在工作时，会对外产生电磁辐射吗？

如果辐射过大，就会导致系统无法稳定工作。

有什么办法可以降低开关电源对外产生的电磁干扰呢？

今天我们来看下网上Buck电路电磁干扰的五种解决办法。

1.缩短开关电流回路

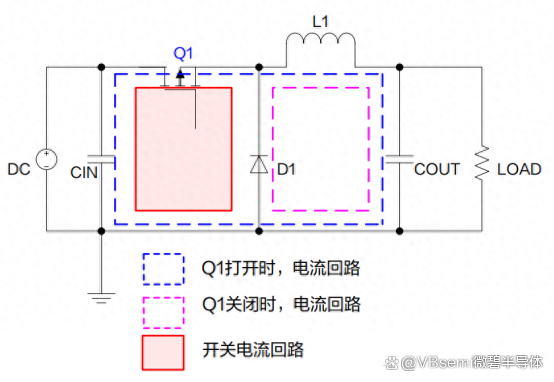

当Q1管打开时，电流从CIN->Q1->L1->COUT，当Q1管闭合时，电流回路是L1->COUT->D1

不管Q1管是打开还是关断，流过L1 和 COUT的电流是连续电流，流过CIN、Q1、D1 的电流是开关电流，开关电流会在寄生电感上产生毛刺电压，对外辐射电磁波。

当di/dt 不变的情况下（ V=L*di/dt ），就可以通过缩短CIN、Q1、D1 的电流回路，来减少开关电路回路的寄生参数，有效降低系统产生的电磁辐射。

2.降低电流变化率

在条件不变的情况下，电流的变化量是不变的，所以只能通过延长电流的变化时间降低 di/dt 的值。

二极管的开关速度比较慢，可以用它来降低D1回路电流变化率。

3.抑制高频噪声

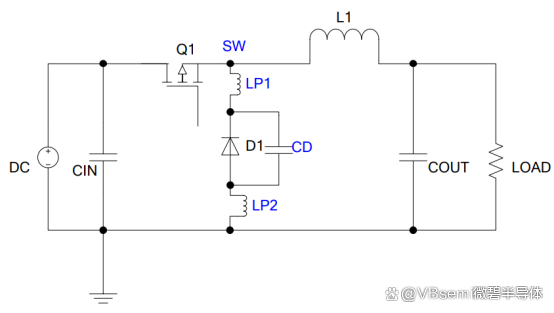

肖特基本身存在寄生电容，回路上会存在寄生电感，当开关电流流过D1时，寄生电感、电容就会产生振铃，如果振荡的频率超过了30MHz，就会进入辐射测试频率段。这时我们可以通过在D1处串联磁珠来滤除高频信号，降低高频信号对外电磁辐射 能量。

但是这里要注意，串联磁珠会产生较大的负向尖峰电压。

4.添加 RC 吸收电路

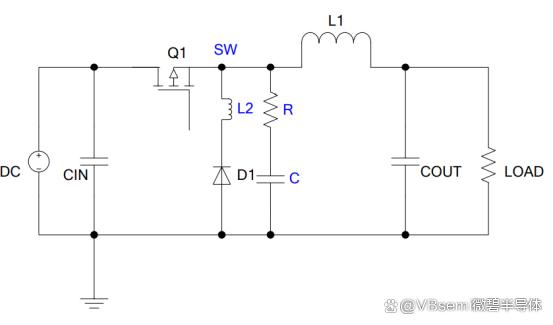

在芯片 SW 与 GND 之间并联 RC 吸收电路，可以吸收寄生参数产生的毛刺电压，还有改变谐振频率，抑制电磁辐射。

通常可以进行组合使用，在D1串联磁珠和添加RC电路，抑制效果会更好。磁珠一般选择交流阻抗60-80R，阻抗越小损耗越小，RC电阻阻值选在10R左右，电容容量在1nF内。

5.添加共模电感

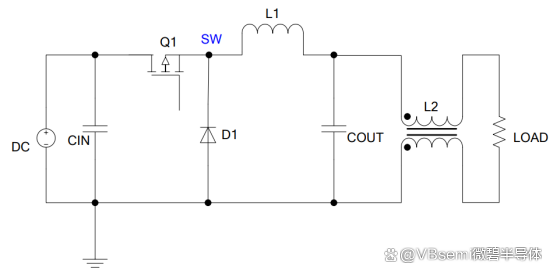

一般来说输出端的电源线都比较长，可能成为对外发射电磁波的天线，我们可以通过在系统输出端串联共模电感，滤除共模信号，抑制辐射超标。

但是要注意，共模电感不适合应用在小体积、低成本的方案。

以上我们可以通过5种方案来BUCK电路电磁干扰，好了，本期内容就到这里，感谢您的阅读！
