MOS管的隔离功能，隔离作用在哪？

选择MOS管来做隔离的好处就是，不会产生压降。

本质上来讲，隔离就是实现电路的单向导通，那它隔离作用在哪里？

其实就是担心前一极的电流漏到后边的电路，对电路系统的上电时序，处理器或逻辑器件的工作造成误判，最终导致系统无法正常工作。

因此，在实际的电路应用中，隔离作用是十分重要的。

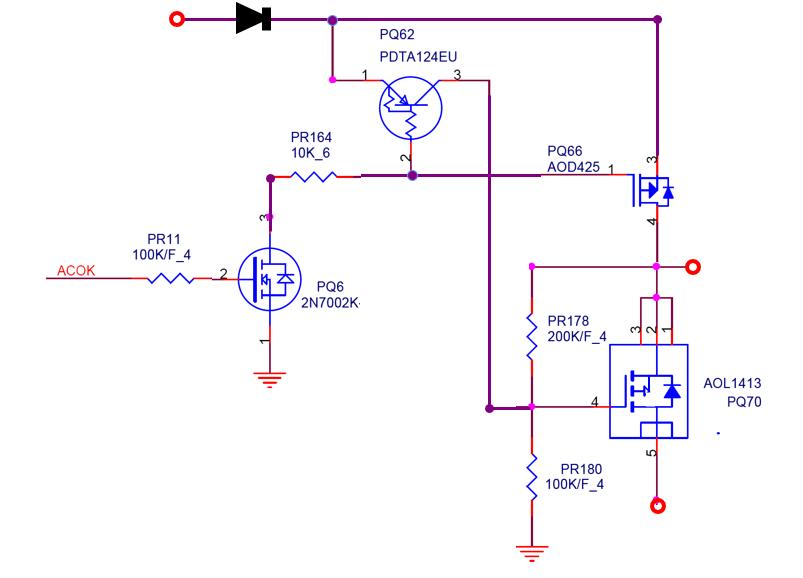

以下的电路来看看是如何实现隔离作用的？

（笔记本电脑供电）

1. 连接适配器

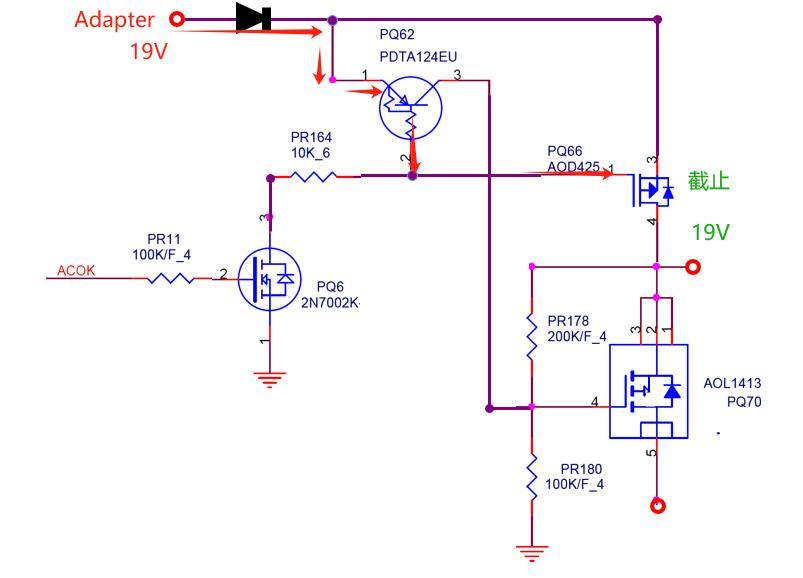

1. 这里的PQ66是一个PMOS管，当连接适配器（19V）时，PQ66截止，G极电压=S极电压=19V。

2. 接入适配器的同时接入电池，PQ70导通，栅极电压为0。

1. PQ6的栅极接入5V

PQ6导通，G极电压大于源极电压。此时PQ62和PQ66也导通，PQ70的栅极电压为19V，PQ70截止，电池不再供电。

PQ70起隔离作用。

我们知道，笔记本电脑供电会有三种情况：

-只用适配器供电

-只用电池供电

-适配器和电池同时供电

笔记本主板上的隔离，就是将适配器和电池分隔开，避免它们直接相通，但又能在拔除任意一种电源时，保证电脑能够持续供电，实现电源无缝切换。
