用低压控制高压，这个推挽电路你见过吗？

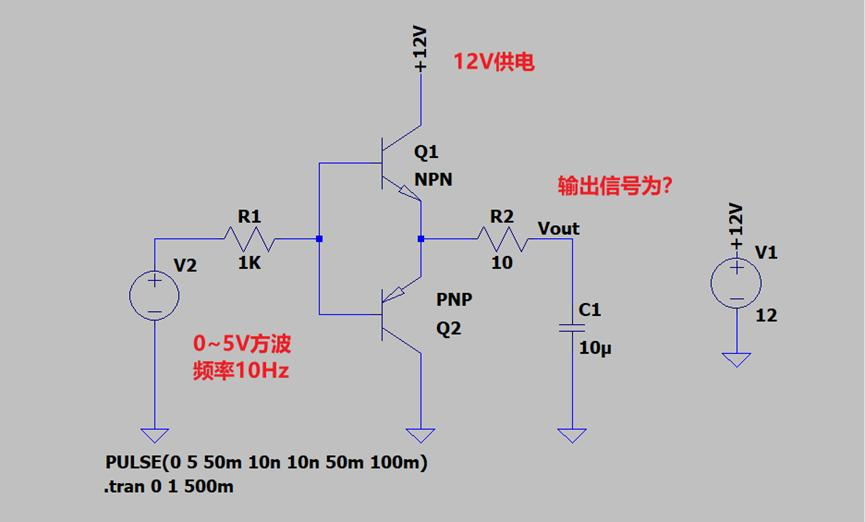

通常用常规的推挽输出，5V控制12V，那输出结果会呈现0.7V~4.3V的方波。

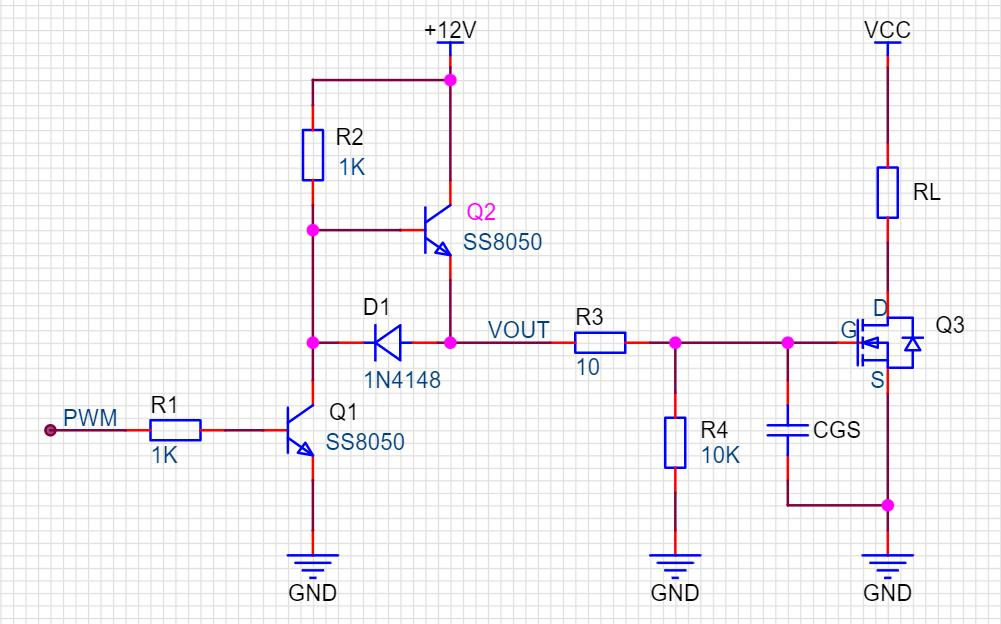

下面这个推挽电路，比起常规的推挽输出，它的好处是可以用低压（5V）去控制高压（12V）。

它是怎么实现的呢？

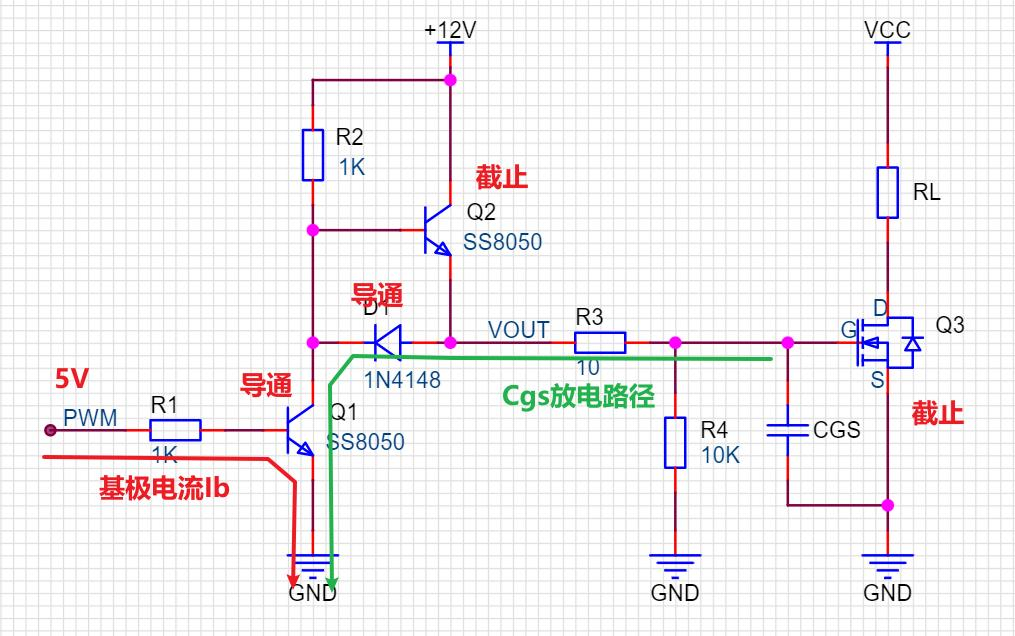

当PWM输出高电平时，这里有两个三极管，一个会截止（Q2），一个会导通（Q1），MOS管Cgs电容就会通过二极管D1，还有Q1快速放电。

但是因为Q1是导通状态，Vout电压会很快降低为Vce+Vd，MOS管的Vgs电容实现了快速放电。

这里的Vce是三极管的饱和压降，Vd是二极管的正向导通压降。

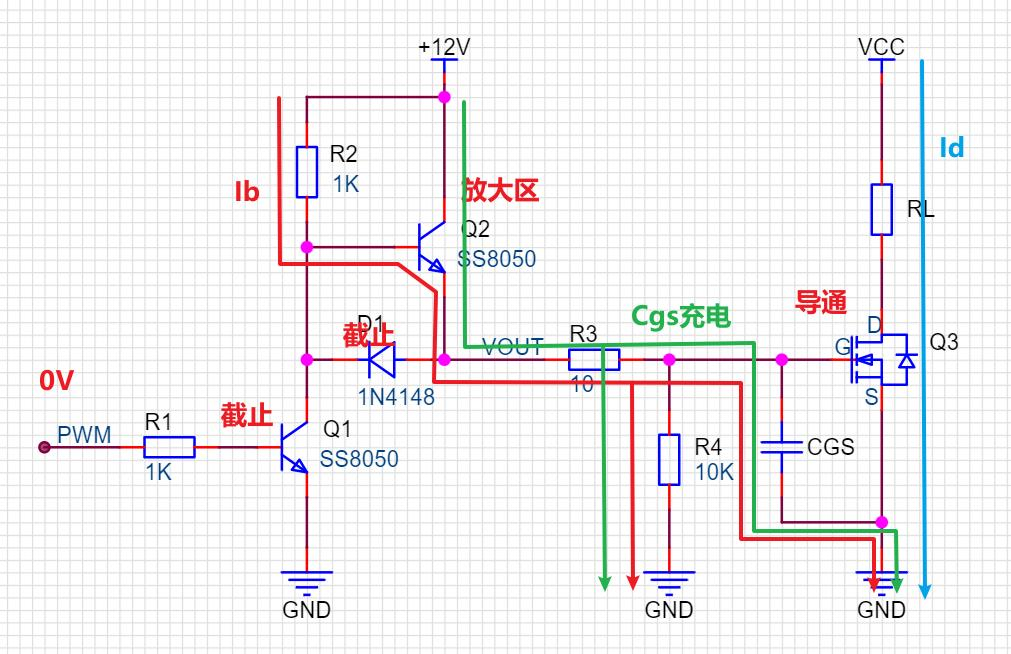

当PWM输出低电平时，就是Q1截止，Q2导通了，Q2就相当于一个射极跟随器，为MOS管的Cgs电容充电，当Cgs电压充电到11.3V时，电容Cgs充电结束。

总的来说，就是PWM为高电平时，Vout输出电平为低电平，MOS管关断，相反。PWM为低电平，Vout输出高电平，MOS管打开。
